Подключение питания шпинделя с отдельного БП

[AnLaz]

Это мне напомнило классику из любого боевика, когда герой пытается перекусить провод к взрывателю с часовым механизмом-красный или зеленый провод?

Жалко, что это не ответ

Ваши сообщения автоматически объединены: 19.01.2026

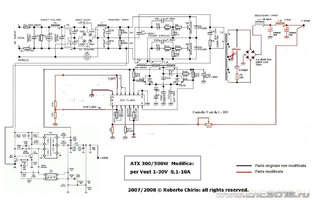

Я видел в нашей схеме не 12 ногу подается нестабилизированное напряжение из схемы дежурки.

Подумал и понял, что не буду заморачиваться.
Подал питание и пусть работает! Если заработает



[OlegK]

подается нестабилизированное напряжение из схемы дежурки

Там стабилизация производится по цепи 5В. Небольшие отклонения по цепи 12В - ниочём, т.к. ТЛ-ка имеет диапазон питащих напряжений, насколько помню, от 7 до 40 вольт.



[Ruark]

Да, у нее свой встроенный стаб по питанию.



[AnLaz]

Там стабилизация производится по цепи 5В. Небольшие отклонения по цепи 12В - ниочём, т.к. ТЛ-ка имеет диапазон питащих напряжений, насколько помню, от 7 до 40 вольт.

Я, как факт, отметил. Буду пробовать, спасибо.



[AnLaz]

ТЛ-ка имеет диапазон питащих напряжений, насколько помню, от 7 до 40 вольт.

Собрал на макетке этот фрагмент:

Пилу генерирует замечательно. А вот скважность не регулируется. Стоит меандр на 8 и 11 ногах Когда напряжение на 1 и 2 уравнивается, на выходах высокий уровень.
Вот я и подумал, а почему здесь стоит RC-цепочка. Здесь же обратная связь должна быть по постоянному току.
После того, как я убрал этот конденсатор, скважность стала плавно регулироваться от меандра до 100%.
В общем, непонятно, как это работало. (с конденсатором).



[AnLaz]

Пересобрал Фрагмент схемы ещё раз, без макетной платы (штырьки соединения могли быть ненадёжны).
Сделал все соединения пайкой.
Пересмотрел в интернете все схемы подобных устройств собранных на TL494, везде есть эта RC-цепочка.
А у меня ШИМ регулируется только при замыкании конденсатора.



[SnakeKVC]

Пересобрал Фрагмент схемы ещё раз, без макетной платы (штырьки соединения могли быть ненадёжны).
Сделал все соединения пайкой.
Пересмотрел в интернете все схемы подобных устройств собранных на TL494, везде есть эта RC-цепочка.
А у меня ШИМ регулируется только при замыкании конденсатора.

Вообще это цепь обратной связи, для частотной коррекции(подбирается для подавления самовозбуждения). Она ни как не должна на регулировку ШИМ влиять.
Каким образом происходит регулировка ШИМ?
По идее ШИМ меняется в зависимости от того что приходит на первую ногу.



[AnLaz]

Она ни как не должна на регулировку ШИМ влиять.

Понимаю, что ОС. Когда RC-цепочка, регулировка не получается. Из положения меандра (превый снимок, сразу переходит в полностью закрытый транзистор (+12В).
Сейчас попробовал очень медленно крутить потец... Кажется есть какие-то промежуточные значения...
Сейчас вычислю значение порогового напряжения и попробую "растянуть" участок регулировки другим потенциометром.



[SnakeKVC]

Понимаю, что ОС. Когда RC-цепочка, регулировка не получается. Из положения меандра (превый снимок, сразу переходит в полностью закрытый транзистор (+12В).
Сейчас попробовал очень медленно крутить потец... Кажется есть какие-то промежуточные значения...
Сейчас вычислю значение порогового напряжения и попробую "растянуть" участок регулировки другим потенциометром.

Ну и ёмкостью можно поиграть. У меня в ООС обычно 100n стоит. Тут надо с ослом посидеть. )



[AnLaz]

Не получилось, Процесс происходит лавинообразно.
Где искать, не знаю.

В некоторых схемах 4 нога заземлена, а в некоторых через 1 - 15 кОм.



[PiGeMa]

Ни кому нельзя верить!!
Залез в БП (компьютерный). В цепи 12В стоит диодная сборка
В ТТХ написано
А на внешней табличке БП написано по 12В - 20А.
Вот я и думаю, Для надежной работы надо бы иметь Средний прямой ток -20А, а не среднеквадратичный.
Поправьте меня, плиз.

Не переживайте, среднеквадратичное значение, оно же действующее, в основном и употребляется. Оно рассчитывается в зависимости от формы тока. Для двуполярного меандра, что имеется в ИБП (без учета мертвого времени), среднеквадратичное значение равно амплитудному. В компьютерных ИБП используются схемы выпрямителя со средней точкой, для которой напряжение повышается, а ток через диоды уменьшается в два раза. Поэтому для 20 А двукратный запас. Среднее значение рассчитывается на временных интервалах. Т.е. 1 мин у Вас ток в нагрузку составляет 10 А, а 2 минуту - нет потребления, то среднее значение за 2 минуты будет составлять 5 А.



[AnLaz]

Не переживайте, среднеквадратичное значение, оно же действующее, в основном и употребляется.

Это сейчас не важно, вопрос о TL-ке более актуален.



[SnakeKVC]

Это сейчас не важно, вопрос о TL-ке более актуален.

Я не совсем понял зачем руками ШИМ крутить? TL по обратной связи его подстраивает.



[AnLaz]

Понятно, что так должно быть.
Пока собрал макетку с TL... Запитал её от 12В,
эти же 12В через потенциометр подаю на первую ножку если крутить понец.,
так я думаю, шим сигнал должен меняться. Хотя, сейчас появились сомнения....
Это надо обмозговать.....



[PiGeMa]

Понятно, я Потенциометром меняю напряжение "на поступающее с выхода" и,
так я думаю, шим сигнал должен меняться.

Без изменения нагрузки или её отсутствии может и не меняться. Выходные конденсаторы заряжаются и держат напряжение. В результате регулировать нечего.
