Всем привет! Борьба с люфтами довела уже до замены всех линейных подшипников на втулки. В связи с этим есть несколько вопросов к знатокам:

1. Таки бывают ли подшипники на валы 8 и 12мм, без люфтов? Или они все такие?

2. Купил латунные с графитовыми вставками на ось Z. Валы 8 мм. Стало заметно лучше, однако люфты есть. Может это связано со стоковыми валами, которые при замере микрометром оказались немного разной толщины, кроме того - они же не очень ровные - это видно когда складываешь их вместе и катаешь, или по линейке. Теперь жду капролоновые от Fliks. Заодно заказал на техноберинге новые прецизионные валы 8мм с обработкой. Есть ли способы выбрать минимальный люфт втулка-вал? Смазка может какая? Графитовой если набить, может помочь?

3. Купил пластиковые втулки на 12мм валы. Люфт такой же как и у подшипников. Ставить не стал. Может там есть какая фишка? Набить канавки смазкой или еще чего? Подозреваю что покупка бесполезная( Буду заказывать капролоновые.


demyuri

demyuri

МЕСТНЫЙ СТОРОЖИЛА
Команда форума
МОДЕРАТОР
НАШ ЧЕЛОВЕК
Регистрация
31.10.2019
Сообщения
5 011
Репутация
2 926
Баллы
133
Возраст
46
Страна
РОССИЯ
Веб-сайт
youtu.be
Город
Барнаул
Имя
Юрий
Станок
3018 ПРО, доработанный
Станок№2
СU400, токарный
Плата
Дятел 3.4
Прошивка
1.1f
3Dprint
Не имею и не планирую.
1. Таки, бывают.
2. Зазор между валом и втулкой закладывается при проектировании. В процессе производства просто выдерживаются размеры. Если изготовлено с отклонениями, то выход только один- замена на нормальные. Смазкой зазор не устранить, только снизить шум и добавить плавности хода (демпфер своего рода).
3. См. п.2


ubila

АВТОР
U

ubila

МЕСТНЫЙ
Регистрация
16.01.2021
Сообщения
11
Репутация
4
Баллы
3
Город
Moscow
demyuri, подскажите пожалуйста, какие это именно подшипники? И к ним наверное надо опять же валы заказывать?


demyuri

demyuri

МЕСТНЫЙ СТОРОЖИЛА
Команда форума
МОДЕРАТОР
НАШ ЧЕЛОВЕК
Регистрация
31.10.2019
Сообщения
5 011
Репутация
2 926
Баллы
133
Возраст
46
Страна
РОССИЯ
Веб-сайт
youtu.be
Город
Барнаул
Имя
Юрий
Станок
3018 ПРО, доработанный
Станок№2
СU400, токарный
Плата
Дятел 3.4
Прошивка
1.1f
3Dprint
Не имею и не планирую.

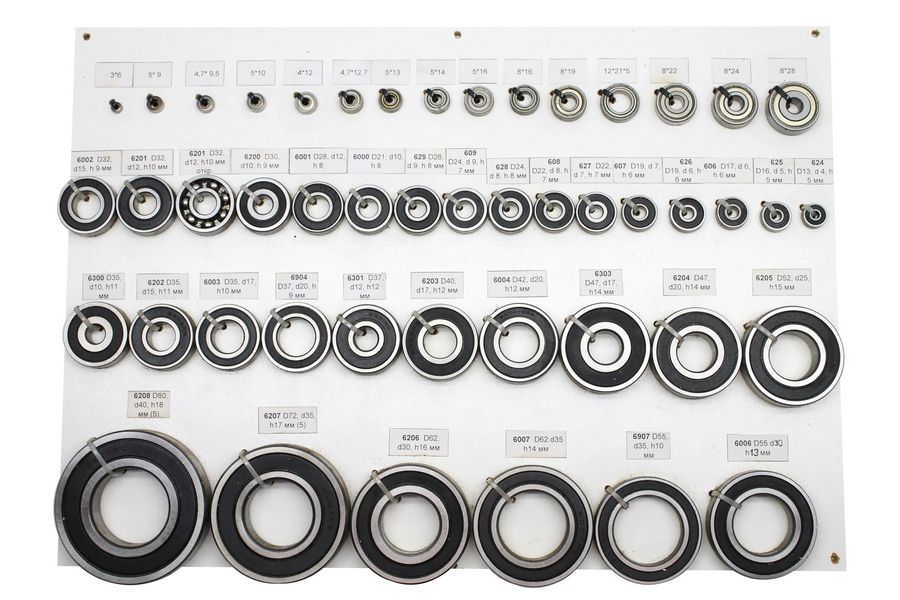

Вот эти подшипники обычно без люфта.:) Линейные вряд ли найдете, хотя на форуме есть прецеденты, из 10 купленных пару удалось подобрать.:)


ubila

АВТОР
U

ubila

МЕСТНЫЙ
Регистрация
16.01.2021
Сообщения
11
Репутация
4
Баллы
3
Город
Moscow
demyuri, смешная шутка:) Значит единственный выход в борьбе с люфтами (на валах) - это капролоновые втулки, которые надо постоянно мониторить на выборку, и своевременно менять? А какие еще есть варианты материалов для втулок?
Моя задача - фрезеровка поликарбоната однозаходными фрезами 1-3мм. Люфт не приемлем, особенно для фрезы 1мм. И еще теперь вопрос про хомуты шаговых двигателей: их наверное лучше сделать жесткими? Не пойму - играют они какую-то роль, или можно оставить родные?


demyuri

demyuri

МЕСТНЫЙ СТОРОЖИЛА
Команда форума
МОДЕРАТОР
НАШ ЧЕЛОВЕК
Регистрация
31.10.2019
Сообщения
5 011
Репутация
2 926
Баллы
133
Возраст
46
Страна
РОССИЯ
Веб-сайт
youtu.be
Город
Барнаул
Имя
Юрий
Станок
3018 ПРО, доработанный
Станок№2
СU400, токарный
Плата
Дятел 3.4
Прошивка
1.1f
3Dprint
Не имею и не планирую.
Значит единственный выход в борьбе с люфтами (на валах) - это капролоновые втулки
Далеко не единственный. Латунь, бронза, текстолит (не стеклотекстолит!), фторопласт, нейлон,....ещё куча полимеров которые можно использовать (даже эпоксидку с каким-нить наполнителем). Разрезные втулки ещё один способ борьбы.
Ваши сообщения автоматически объединены:

вопрос про хомуты шаговых двигателей:
У меня тоже: ЧТО ЭТО?


demyuri

demyuri

МЕСТНЫЙ СТОРОЖИЛА
Команда форума
МОДЕРАТОР
НАШ ЧЕЛОВЕК
Регистрация
31.10.2019
Сообщения
5 011
Репутация
2 926
Баллы
133
Возраст
46
Страна
РОССИЯ
Веб-сайт
youtu.be
Город
Барнаул
Имя
Юрий
Станок
3018 ПРО, доработанный
Станок№2
СU400, токарный
Плата
Дятел 3.4
Прошивка
1.1f
3Dprint
Не имею и не планирую.

OlegK

OlegK

Младший ненаучный сотрудник
Команда форума
НАШ ЧЕЛОВЕК
Регистрация
11.06.2019
Сообщения
1 355
Репутация
1 798
Баллы
138
Город
Печора
Имя
Олег
Станок
CNC3018C
Прошивка
1.1f
3Dprint
FlashForge Dreamer

Fiks

Fiks

МЕСТНЫЙ СТАРОЖИЛА
НАШ ЧЕЛОВЕК
Регистрация
08.07.2019
Сообщения
490
Репутация
162
Баллы
63
Прошивка
GRBL 1.1f
Значит единственный выход в борьбе с люфтами (на валах) - это капролоновые втулки,
Можно и линейные подшипники подогнать. Делается пропил вдоль оси, между бороздками шариков. Потом сжимается винтом с боку (или двумя винтами с двух сторон). Такое практиковали лет 10 назад.

  • Одобряю
Реакции: Yuri

Horison

Horison

МЕСТНЫЙ
Регистрация
17.06.2019
Сообщения
26
Репутация
14
Баллы
23
Город
Владивосток
Имя
Алексей
Плата
3.3
Прошивка
1.1f
Со всеми этими затратами дешевле уже купить рельсы не большие и радоваться)


ubila

АВТОР
U

ubila

МЕСТНЫЙ
Регистрация
16.01.2021
Сообщения
11
Репутация
4
Баллы
3
Город
Moscow
Horison, да ясно что надо вставать на рельсы. Только это уже будет следующий станок:) Честно говоря, не вижу смысла бесконечно тюнить этот - пилить рельефы из металла или даже из дерева на нем - абсурд. Очень долго и не совсем хорошо. Поэтому определил ему задачу - поликарбонат однозаходными фрезами. Но тут тоже свои приколы - люфт по Z недопустим, тк вызывает прыжки шпинделя на входе (любая скорость) даже смотреть на такое больно. А далее прибавляются люфты по X и Y, что делает невозможным получение ровных круглых отверстий вприципе.
Так что станок этот стоит рассматривать скорее как учебное пособие, которое можно допилить под одну определенную задачу, и всё.

В ближайших планах - переход на капролон и замена всех валов на качественные, далее, как найду где заказать - на бронзу. Потом сравним:)


extrimus

extrimus

МЕСТНЫЙ СТАРОЖИЛА
Команда форума
ГЛАВНЫЙ МОДЕРАТОР
НАШ ЧЕЛОВЕК
Регистрация
29.03.2019
Сообщения
4 844
Репутация
3 459
Баллы
138
Возраст
54
Страна
Россия
Город
Иваново
Имя
Андрей
Плата
Woodpecker 3.2
Прошивка
GBRL 1.1f
Horison, да ясно что надо вставать на рельсы. Только это уже будет следующий станок:) Честно говоря, не вижу смысла бесконечно тюнить этот - пилить рельефы из металла или даже из дерева на нем - абсурд. Очень долго и не совсем хорошо. Поэтому определил ему задачу - поликарбонат однозаходными фрезами. Но тут тоже свои приколы - люфт по Z недопустим, тк вызывает прыжки шпинделя на входе (любая скорость) даже смотреть на такое больно. А далее прибавляются люфты по X и Y, что делает невозможным получение ровных круглых отверстий вприципе.
Так что станок этот стоит рассматривать скорее как учебное пособие, которое можно допилить под одну определенную задачу, и всё.

В ближайших планах - переход на капролон и замена всех валов на качественные, далее, как найду где заказать - на бронзу. Потом сравним:)
Перейти на бронзу - это на втулки бронзовые?
Заказать? Может легче купить готовые?



ubila

АВТОР
U

ubila

МЕСТНЫЙ
Регистрация
16.01.2021
Сообщения
11
Репутация
4
Баллы
3
Город
Moscow
extrimus, так я ж такие купил на ось Z. Проблема в том, что они все равно не помогают: во-первых посмотрите что это за валы... Во-вторых - посмотрите что это за отверстия, куда эти втулки вставляются... Т.е. этим втулкам однозначно нужно: 1. новые валы, 2. новые посадочные отверстия. Втулки точные, мерил микрометром. А всё что есть в станке - не точное. В итоге, с покупными бронзовыми втулками не получится достигнуть цели по люфтам.
Единственный выход - втулки на заказ.
Ваши сообщения автоматически объединены:

Надо бы тут на форуме давно уже faq накатать, где в п.1 так и написать: перед сборкой станка, выньте и выбросьте все линейные подшипники, а также валы и купите там-то такие-то.


extrimus

extrimus

МЕСТНЫЙ СТАРОЖИЛА
Команда форума
ГЛАВНЫЙ МОДЕРАТОР
НАШ ЧЕЛОВЕК
Регистрация
29.03.2019
Сообщения
4 844
Репутация
3 459
Баллы
138
Возраст
54
Страна
Россия
Город
Иваново
Имя
Андрей
Плата
Woodpecker 3.2
Прошивка
GBRL 1.1f
  • Последнее редактирование:
Последнее редактирование:
extrimus, так я ж такие купил на ось Z. Проблема в том, что они все равно не помогают: во-первых посмотрите что это за валы... Во-вторых - посмотрите что это за отверстия, куда эти втулки вставляются... Т.е. этим втулкам однозначно нужно: 1. новые валы, 2. новые посадочные отверстия. Втулки точные, мерил микрометром. А всё что есть в станке - не точное. В итоге, с покупными бронзовыми втулками не получится достигнуть цели по люфтам.
Единственный выход - втулки на заказ.
Ваши сообщения автоматически объединены:

Надо бы тут на форуме давно уже faq накатать, где в п.1 так и написать: перед сборкой станка, выньте и выбросьте все линейные подшипники, а также валы и купите там-то такие-то.
Смотрел и на валы, и на втулки, и на отверстия. Измучился в край и с заменой, и с подгонкой втулок к валам, и с переделыванием всего этого. В итоге понял, что всё это туфта полная, выкинул всё и купил рельсы.

А в FAQе я бы накатал следующее:
"Перед сборкой станка, выньте и выбросьте все линейные подшипники, а также валы и купите рельсы."
