Самодельный ИИП 500вт для шпинделя
- Автор темыЕвгений 55
- Дата начала
- Регистрация
- 29.03.2019
- Сообщения
- 5 902
- Реакции
- 5 289
- Баллы
- 250
- Возраст
- 58
- Адрес
- Россия
- Город
- Иваново
- Имя
- Андрей
- Плата
- Woodpecker 3.2
- Прошивка
- GBRL 1.1f
Набирали по всякому, и ни разу не потерялись. Нам надо не только на 500 ватт, но еще и на 110 вольт. Если знаете ссылку не сложного, буду только рад. А мне не попадались.
- Регистрация
- 11.09.2019
- Сообщения
- 502
- Реакции
- 838
- Баллы
- 138
- Возраст
- 62
- Адрес
- Украина
- Город
- Черкассы
- Имя
- Юра
- Плата
- самодельная на ESP32
- Регистрация
- 15.10.2019
- Сообщения
- 1 430
- Реакции
- 930
- Баллы
- 133
- Город
- Khabarovsk
- Плата
- woodpecker V3.3
- Прошивка
- 1.1f

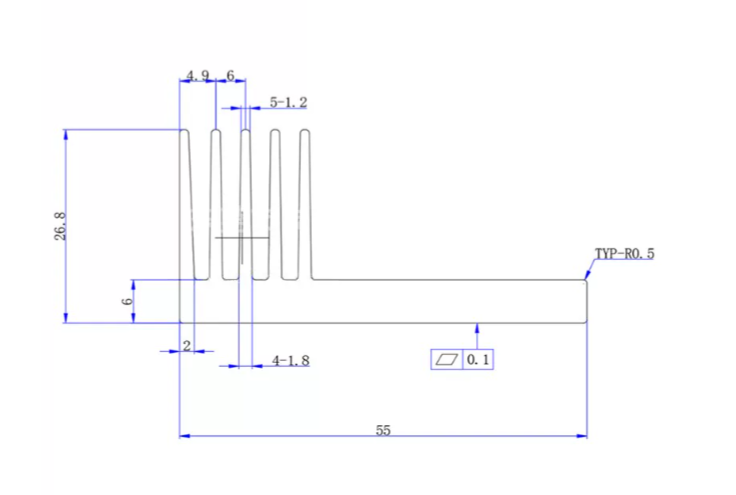

Простой ИИП для УМЗЧ на SG3525
Последняя версия ИИП со стабилизацией выходного напряжения (от 25.03.2019г): Характеристики: - напряжение питания 220в; - мощность 300 вт; - защита от короткого замыкания, защита от постоянного напряжения на выходе усилителя; - частота преобразования 48-50кГц; - напряжение питания стабилизированн...
forum.cxem.net
- Регистрация
- 11.09.2019
- Сообщения
- 502
- Реакции
- 838
- Баллы
- 138
- Возраст
- 62
- Адрес
- Украина
- Город
- Черкассы
- Имя
- Юра
- Плата
- самодельная на ESP32
на SG3525 мой любимый вариант, но в прошлый раз его отмели - много моточных изделий
на IR2153 попроще будет - но есть свои подводные камни
на IR2153 попроще будет - но есть свои подводные камни
- Регистрация
- 15.10.2019
- Сообщения
- 1 430
- Реакции
- 930
- Баллы
- 133
- Город
- Khabarovsk
- Плата
- woodpecker V3.3
- Прошивка
- 1.1f
Последнее редактирование:

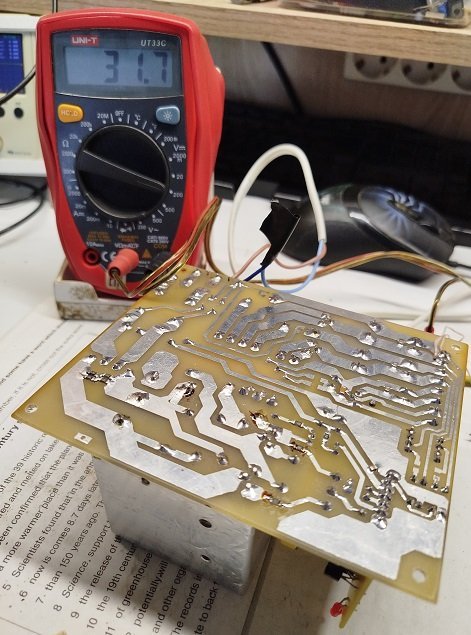

вместо тгр, сделай 3525+ир 2110. Ампервольтметр для ПсевдоЛабораторного (импульсного) блока питания или делаем из мусора - конфету...
я такую схему собрал, отлично работает. на форуме все проблемы сборки и настройки облизаны
я такую схему собрал, отлично работает. на форуме все проблемы сборки и настройки облизаны
Ваши сообщения автоматически объединены:
2153 мне не нравится, много проблем, и подводных камней. Да и для таких мощностей....
- Регистрация
- 11.09.2019
- Сообщения
- 502
- Реакции
- 838
- Баллы
- 138
- Возраст
- 62
- Адрес
- Украина
- Город
- Черкассы
- Имя
- Юра
- Плата
- самодельная на ESP32
а я о чем?
полностью согласен
для больших мощностей нужно использовать специализированные драйверы с софт стартом и другими защитами, а не лепить обвязку разных защит вокруг драйвера, изобретая велосипед
Ваши сообщения автоматически объединены:
а чем ТГР не угодил?
- Регистрация
- 25.10.2020
- Сообщения
- 2
- Реакции
- 0
- Баллы
- 1
- Город
- Irkutsk
Собираю ИБП для шпинделя 800 ватт на TL494 в корпусе АТХ. Когда закончу создам новую тему скорее всего и выложу герберы
- Регистрация
- 29.03.2019
- Сообщения
- 5 902
- Реакции
- 5 289
- Баллы
- 250
- Возраст
- 58
- Адрес
- Россия
- Город
- Иваново
- Имя
- Андрей
- Плата
- Woodpecker 3.2
- Прошивка
- GBRL 1.1f
С герберами мы подождем, а схему принципиальную глянули бы уже сейчас.
- Регистрация
- 15.10.2019
- Сообщения
- 1 430
- Реакции
- 930
- Баллы
- 133
- Город
- Khabarovsk
- Плата
- woodpecker V3.3
- Прошивка
- 1.1f
Дд. Какая мощность бп по этой схеме?Для шуруповертов делаю сетевые блоки по такой схеме :
Можно взять за основу и её. В архиве схема в формате *.spl7.
- Регистрация
- 03.12.2018
- Сообщения
- 4 466
- Реакции
- 9 660
- Баллы
- 138
- Город
- Kazan
- Имя
- Алексей
- Плата
- woodpecker 3.2a
- Прошивка
- 1.1f
Не могу сказать точно. Электронная нагрузка до 10А. Выдерживает без проблем. Защиту по току настраивал примерно на 15А.
- Регистрация
- 09.12.2021
- Сообщения
- 81
- Реакции
- 68
- Баллы
- 18
- Город
- Армавир

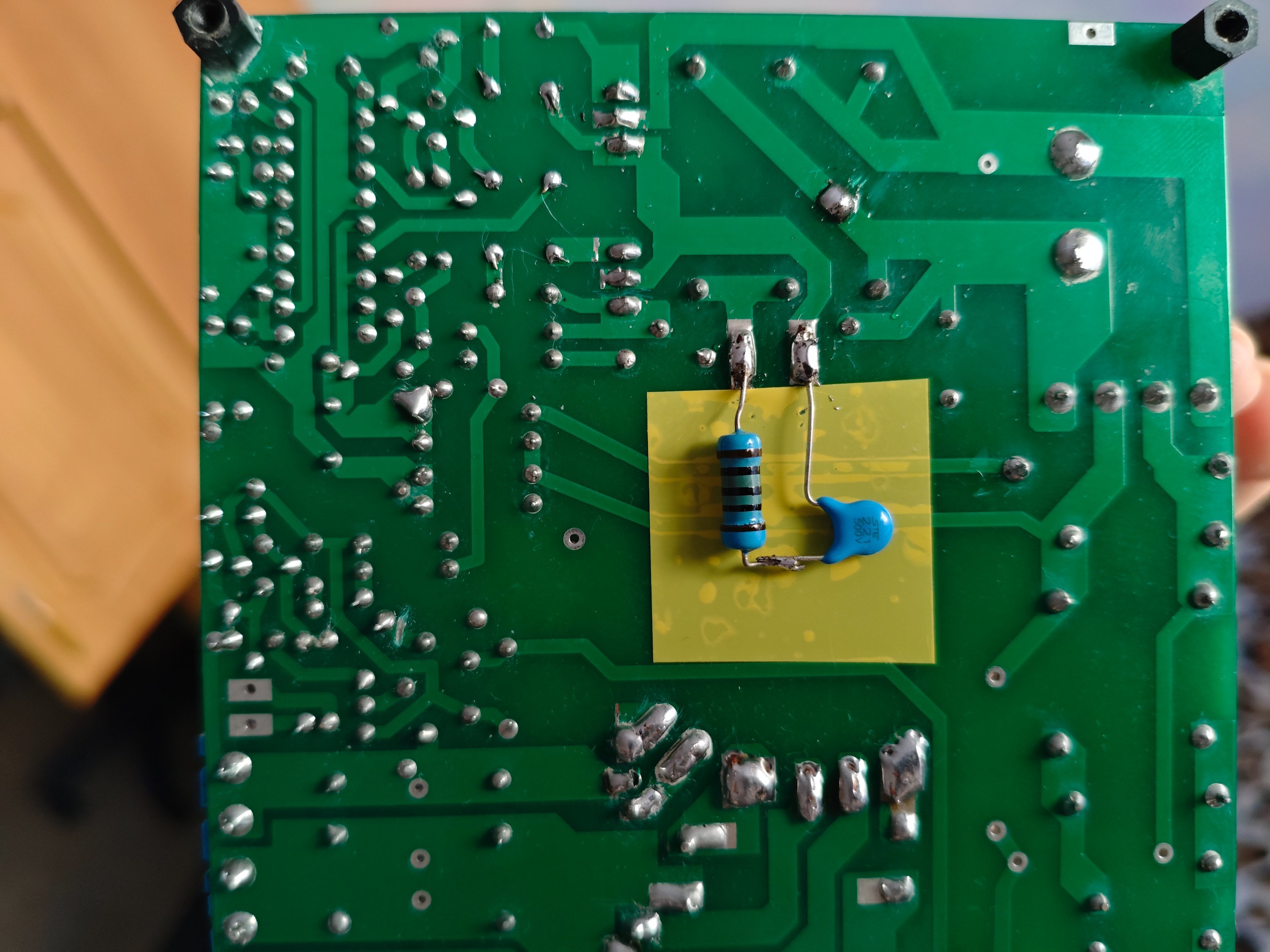

Я себе собрал на IR2153 полумост с переключением при нулевом токе, на 10А транзисторы без радиатора работают.
Тут 12В вариант на видео. Сейчас перемотал. на 14В. А шпиндель подключал через stepUp на 36В. Так как изначально был мотор от шурупика на 12В. Лень мотать транс новый) Пока руки не дошли. По сути как уже писали, просто пересчитываем транс, количество витков вторички увеличив а диаметр уменьшить можно.
Разводка в диптрейс есть там по ссылке)
Тут 12В вариант на видео. Сейчас перемотал. на 14В. А шпиндель подключал через stepUp на 36В. Так как изначально был мотор от шурупика на 12В. Лень мотать транс новый) Пока руки не дошли. По сути как уже писали, просто пересчитываем транс, количество витков вторички увеличив а диаметр уменьшить можно.
Разводка в диптрейс есть там по ссылке)
Последнее редактирование:
Мне надо для 12в шуруповерта. Использую уже более 5 лет Бп Атх, несколько штук уже. Со временем перестают "тянуть". При резком нажатии куртка Шурика уходят в защиту, приходится выключать и включать. Сила тока 21 ампер по линии 12 вольт. Надоело. Хочу собрать Иип 12в, 40ампер. Указанную Вами схему можно будет применить?
Это полумост, верно?
- Регистрация
- 09.12.2021
- Сообщения
- 81
- Реакции
- 68
- Баллы
- 18
- Город
- Армавир
Последнее редактирование:
Если БП хватает а проблема только в уходе в защиту, то можно сделать просот плавный пуск мотора на не555. Я себе делал для сверлилки.
Например у меня мотор в работе жрет 1.7А от шуруповерта. Но он не запускается от 5А БП так как пик тока на старте огромный.
В итоге после плавного старта он стал запускаться даже от 2А БП!
Схема в диптрейс и плата https://cnc3018.ru/attachments/drill-rar.32029/?hash=1f2a4264633b555879a3b3e2a3ce4e4e
Ваши сообщения автоматически объединены:
Меняя емкость - можно регулировать скорость плавного старта
Ваши сообщения автоматически объединены:
