КУЛИБИН ЕСТЬ ИДЕЯ ШИМ регулятор с поддержкой оборотов под нагрузкой.

[SnakeKVC]

В смысле, как я понимаю, это тоже бочонки на мамках. Но я чо то с ихней маркировкой не разобрался и не рискнул применять пока.

https://www.quartz1.com/price/PIC/450N0026000.pdf



[val013]

Шоттки ss55 в SMD.

Удалось на платах найти SK55C. Он подойдёт? Еще какие то большие СМД нашёл похожие. Но пока по маркировке не опознал.



[SnakeKVC]

Удалось на платах найти SK55C. Он подойдёт? Еще какие то большие СМД нашёл похожие. Но пока по маркировке не опознал.

Вроде он и есть.



[val013]

Вроде он и есть.

Еще надыбал на платах трёхногие диоды с маркировкой В3. Предполагаю(хоть и сомневаюсь ещё), что это SS184 и, судя по всему, на схеме в качестве D1, D2, и может даже D5 вполне себе может сгодиться?

Так тщательно выискиваю именно диоды потому, что преодолел лень и всё же попытался промоделировать схему. В Протеусе почему то не пошла. Не стал разбираться и нарисовал в Мультисим. Там сначала тоже не пошла, пока D1 и D2 не поменял с простых и виртуальных диодов на "реальные" Шотки или на switchin диоды. Вроде там и частота то менее 1кГц, но, цук, даже симулятор не работает на "медленных"



[SnakeKVC]

Еще надыбал на платах трёхногие диоды с маркировкой В3. Предполагаю(хоть и сомневаюсь ещё), что это SS184 и, судя по всему, на схеме в качестве D1, D2, и может даже D5 вполне себе может сгодиться?

Так тщательно выискиваю именно диоды потому, что преодолел лень и всё же попытался промоделировать схему. В Протеусе почему то не пошла. Не стал разбираться и нарисовал в Мультисим. Там сначала тоже не пошла, пока D1 и D2 не поменял с простых и виртуальных диодов на "реальные" Шотки или на switchin диоды. Вроде там и частота то менее 1кГц, но, цук, даже симулятор не работает на "медленных"

Можно мультиметром прозвонить в режиме диодов.



[val013]

Можно мультиметром прозвонить в режиме диодов.

Да по прозвонке то(без выпаивания) похоже и по обозначению на плате (Dxxx) тоже. Сомнение есть, что это именно SS184. Чо то у меня пока с опознанием СМД компонентов нет твёрдых уверенностей



[Vlad-I-Mir]

Это дело наживное...

оффтоп



[SnakeKVC]

Да по прозвонке то(без выпаивания) похоже и по обозначению на плате (Dxxx) тоже. Сомнение есть, что это именно SS184. Чо то у меня пока с опознанием СМД компонентов нет твёрдых уверенностей

Может не в3 а D3

Маркировка радиодеталей, Коды SMD D3, D3*, D3***, D3-***, D3.9, D30, D31, D32, D33, D36, D38, D38*, D38NH02L, D39, D3A, D3B, D3C, D3L, D3Q. Даташиты 1SS187, CM1213A-04S7, EMD3, EMD30, EMD38, IMD3A, MMSZ5228, RB400D, RB420D, RB421D, RB425D, RB495D, RT

Маркировка радиодеталей, Коды SMD D3, D3*, D3***, D3-***, D3.9, D30, D31, D32, D33, D36, D38, D38*, D38NH02L, D39, D3A, D3B, D3C, D3L, D3Q. Даташиты 1SS187, CM1213A-04S7, EMD3, EMD30, EMD38, IMD3A, MMSZ5228, RB400D, RB420D, RB421D, RB425D, RB495D, RT9011-MFPQW, RT9011-SPPQWB, STD38NH02L-1...

www.s-manuals.com



[val013]

Может не в3 а D3

Там есть и А3 и В3 и С3(эти чуть побольше). А вот D3 как раз пока обнаружить не удалось. Все они на плате обозначены, как Dxxx.



[SnakeKVC]

Там есть и А3 и В3 и С3(эти чуть побольше). А вот D3 как раз пока обнаружить не удалось. Все они на плате обозначены, как Dxxx.

Похоже из той же оперы

Маркировка радиодеталей, Коды SMD B3, B3*, B3**, B3-, B3-***. Даташиты 1SS184, BD4727G, BZT52H-C2V4, EMB3, IMB3A, RT9010-25PJ6, RT9013-15PQW, RT9169-14PX, RT9198T-28PU5R, SS0530, Si9183DT-285-T1, UMB3N.

Маркировка радиодеталей, Коды SMD B3, B3*, B3**, B3-, B3-***. Даташиты 1SS184, BD4727G, BZT52H-C2V4, EMB3, IMB3A, RT9010-25PJ6, RT9013-15PQW, RT9169-14PX, RT9198T-28PU5R, SS0530, Si9183DT-285-T1, UMB3N.

www.s-manuals.com

Маркировка радиодеталей, Коды SMD C3, C3**, C3-, C3-**, C3-***, C30, C300, C323TS, C327, C32716, C32725, C32740, C337, C33716, C33725, C33740, C3415S, C343TS, C3615, C3616, C3619, C363ES, C3=**, C3G, C3J, C3W, C3p, C3t. Даташиты 1SS226, 1SS302, 2PD60

Маркировка радиодеталей, Коды SMD C3, C3**, C3-, C3-**, C3-***, C30, C300, C323TS, C327, C32716, C32725, C32740, C337, C33716, C33725, C33740, C3415S, C343TS, C3615, C3616, C3619, C363ES, C3=**, C3G, C3J, C3W, C3p, C3t. Даташиты 1SS226, 1SS302, 2PD601ART, 2SC3415S, 2SC3615, 2SC3616, 2SC3619...

www.s-manuals.com

Маркировка радиодеталей, Коды SMD A3, A3•, A3*, A3**, A3***, A3-, A3-**, A3-***, A33*, A37*, A3=, A3=***. Даташиты 1S2835, 1SS181, APS1006ET5-1.8, BGA2003, BGA2031/1, EMA3, FMA3A, HSMS-2803, HSMS-280E, KB3426B-1.8, KB3426B-3.3, MIC803-29D4VC3, MIC803

Маркировка радиодеталей, Коды SMD A3, A3•, A3*, A3**, A3***, A3-, A3-**, A3-***, A33*, A37*, A3=, A3=***. Даташиты 1S2835, 1SS181, APS1006ET5-1.8, BGA2003, BGA2031/1, EMA3, FMA3A, HSMS-2803, HSMS-280E, KB3426B-1.8, KB3426B-3.3, MIC803-29D4VC3, MIC803-29D4VM3, MMBD2835, MMBD4448HT, N6200M5G-1.8...

www.s-manuals.com



[val013]

Похоже из той же оперы

Похоже. Но потому и сказал о своих сложностях с опознанием таких компонентов, т.к. по подобным справочникам под такой маркировкой могут вообще разные деталюхи быть. Ну нетуть в ентом деле желаемой однозначности



[Руслан-2020]

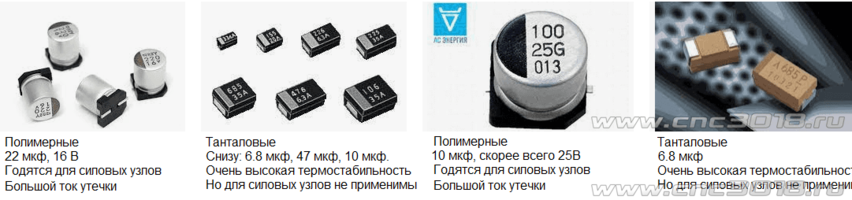

На фото представлены только электролитические конденсаторы. Диодов нет.
Полимерные и танталовые. Замечу, полимерные бывают в таких-же корпусах, как и танталовые на фото, но маркируются обычно иначе.
Применение очень разное. У полимерных огромный ток утечки, он нормируется и доходит до 2 мА на больших емкостях. Но при этом предельно низкое сопротивление esr. Поэтому идеальное применение - мощные источники питания. Но импульсный ток тоже нормируется.
У танталовых невероятная термостабильность, очень хороши ВЧ-параметры, но в источниках питания их лучше не применять.



[SnakeKVC]

На фото представлены только электролитические конденсаторы. Диодов нет.
Полимерные и танталовые. Замечу, полимерные бывают в таких-же корпусах, как и танталовые на фото, но маркируются обычно иначе.
Применение очень разное. У полимерных огромный ток утечки, он нормируется и доходит до 2 мА на больших емкостях. Но при этом предельно низкое сопротивление esr. Поэтому идеальное применение - мощные источники питания. Но импульсный ток тоже нормируется.
У танталовых невероятная термостабильность, очень хороши ВЧ-параметры, но в источниках питания их лучше не применять.

Про диоды на картинке никто и не говорил.



[Руслан-2020]

Похоже из той же оперы

Маркировка радиодеталей, Коды SMD B3, B3*, B3**, B3-, B3-***. Даташиты 1SS184, BD4727G, BZT52H-C2V4, EMB3, IMB3A, RT9010-25PJ6, RT9013-15PQW, RT9169-14PX, RT9198T-28PU5R, SS0530, Si9183DT-285-T1, UMB3N.

Маркировка радиодеталей, Коды SMD B3, B3*, B3**, B3-, B3-***. Даташиты 1SS184, BD4727G, BZT52H-C2V4, EMB3, IMB3A, RT9010-25PJ6, RT9013-15PQW, RT9169-14PX, RT9198T-28PU5R, SS0530, Si9183DT-285-T1, UMB3N.

www.s-manuals.com

Маркировка радиодеталей, Коды SMD C3, C3**, C3-, C3-**, C3-***, C30, C300, C323TS, C327, C32716, C32725, C32740, C337, C33716, C33725, C33740, C3415S, C343TS, C3615, C3616, C3619, C363ES, C3=**, C3G, C3J, C3W, C3p, C3t. Даташиты 1SS226, 1SS302, 2PD60

Маркировка радиодеталей, Коды SMD C3, C3**, C3-, C3-**, C3-***, C30, C300, C323TS, C327, C32716, C32725, C32740, C337, C33716, C33725, C33740, C3415S, C343TS, C3615, C3616, C3619, C363ES, C3=**, C3G, C3J, C3W, C3p, C3t. Даташиты 1SS226, 1SS302, 2PD601ART, 2SC3415S, 2SC3615, 2SC3616, 2SC3619...

www.s-manuals.com

Маркировка радиодеталей, Коды SMD A3, A3•, A3*, A3**, A3***, A3-, A3-**, A3-***, A33*, A37*, A3=, A3=***. Даташиты 1S2835, 1SS181, APS1006ET5-1.8, BGA2003, BGA2031/1, EMA3, FMA3A, HSMS-2803, HSMS-280E, KB3426B-1.8, KB3426B-3.3, MIC803-29D4VC3, MIC803

Маркировка радиодеталей, Коды SMD A3, A3•, A3*, A3**, A3***, A3-, A3-**, A3-***, A33*, A37*, A3=, A3=***. Даташиты 1S2835, 1SS181, APS1006ET5-1.8, BGA2003, BGA2031/1, EMA3, FMA3A, HSMS-2803, HSMS-280E, KB3426B-1.8, KB3426B-3.3, MIC803-29D4VC3, MIC803-29D4VM3, MMBD2835, MMBD4448HT, N6200M5G-1.8...

www.s-manuals.com

Это приплыв. Диоды, стабилитроны - возможно. Но понять что это такое более менее достоверно ... Флаг в руки.

Ваши сообщения автоматически объединены: 17.10.2022

Про диоды на картинке никто и не говорил.

О, извиняюсь, значит показалось. Но диоды в корпусах, похожих на танталовые, бывают.



[SnakeKVC]

Это приплыв. Диоды, стабилитроны - возможно. Но понять что это такое более менее достоверно ... Флаг в руки.

Ваши сообщения автоматически объединены: 17.10.2022

О, извиняюсь, значит показалось. Но диоды в корпусах, похожих на танталовые, бывают.

Это нам известно.
