КУЛИБИН Тестер-помощник радиолюбителя

[SnakeKVC]

67-й блин на по заводу на рохлях только перемещать, а еще в придачу ГЗ-33 и БП-45-е. а там еще на столик с колёсиками. Проще ДСО-шку с помощью резинки на руку прицепить! Потом я на нее неодимки приклеил и прям к корпусу станка возле проверяемой платы.
такие же маленький у меня частотомер (самопал китайский на атмеге) и генератор. Генератор FG-100DDS.
Какое то время с ним драйверы и ШД проверял.


Все приборы питаю от аккумулятора по типу "Крона" через адаптер (типа внешний источник в корпусе от чертежной готовальни) ко всем приборчикам приклеил неодимовые магниты. Дома на рабочем месте к стерне прикрутил лист оцинковки и приборы висят на нём. Не люблю, когда столешница завалена. Весь инструмент висит на магнитах для кухонных ножей.

DSOшка тоже в наличии. Только у неё полоса пропускания хиленькая. Мелочёвку потестить пойдёт.



[Дядя Вова]

Я все свои приборы относил к заводским метрологам, чито для себя. Для внутренних работ можно все что угодно поверить. Тот же инклинометр и тот поверку прошел. С его помощью станки выставляли и копер. Последний поверяли московские метрологи.

У нас копер был раза в 3 повыше. Выставляли вертикаль. У нас там 2 молота. Один который как на картинке, второй на вертикальные удары. Также вели градуировку угла подъема первого молота как на картинке. К нам приезжали вояки и стучали по своим изделиям. Не по ним непосредственно, а по плите, на которую они установлены.



[Vlad-I-Mir]

Мне вот организовали рабочее место на заводе... Ещё бы сделать, что бы не было проходного двора (умывальник стоит)...

Забыл сказать самое главное... Если нужно будет, то можно на день-два взять домой...



[Robinson1957]

Я все свои приборы относил к заводским метрологам, чито для себя. Для внутренних работ можно все что угодно поверить.

Не надо путать метрологическую поверку и сертификацию (право использования устройства на предприятии ). Если данного прибора нет в реестре разрешенных, значит и нет сертификации, даже при всей новизне и удобности прибора.



[Дядя Вова]

Мне вот организовали рабочее место на заводе... Ещё бы сделать, что бы не было проходного двора (умывальник стоит)...

Забыл сказать самое главное... Если нужно будет, то можно на день-два взять домой...

От проходного двора только перегородка из пластика и стекла, из чего пластиковые окна делают

Ваши сообщения автоматически объединены: 19.04.2022

Не надо путать метрологическую поверку и сертификацию (право использования устройства на предприятии ). Если данного прибора нет в реестре разрешенных, значит и нет сертификации, даже при всей новизне и удобности прибора.

Не путаю! для ремонтных работ (поиска неисправностей) вполне себе. Я работал в отделе главного механика и там требуется точность плюс - минус полведра. А после расконсервации завода (25 лет там ни кто не работал кроме охраны) на многое глаза закрывали.



[Alex30954]

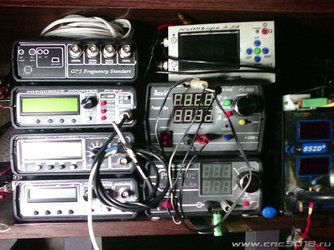

У меня на полке вот такой наборчик, не считая того, что в сиюминутном пользовании.



[Дядя Вова]

А приборов?



[Sailanser]

Тестер в принципе довольно неплох и очень выручает порой. Но вот как то делать корпус на него на ЧПУ что то было как то не то.
И вот бродил я как то по ютубу и наткнулся на видео по переделке корпуса от мультиметра DT830 в корпус известного транзистор тестера
Прикольно, правильно и удобно. Но вот что то курочить мультик как то не хотелось от слова совсем
Да не вопрос беру мультик 830 линейку, штангель, быстренько обмеряю. Размеры основные есть, потом смотрю саму реализацию переделки, ага понятно.

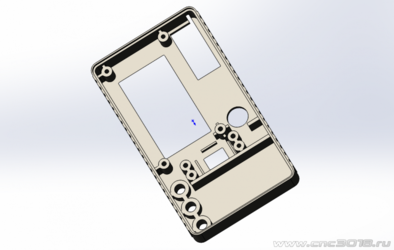

Рисую корпус ?‍?
В видео автор под дисплей сделал подложку в 2,5 мм но так не совсем красиво, тестовый зажим тогда выпирает над поверхностью, увеличиваю подложку до 4 мм все зашибись.
На плате сам этот разъем и индикатор стоят все таки немного кривовато, поэтому беру среднее значение, ну и в качестве гнезд для щупов три разъема "банан", все по этим данным и ваяю корпус.
После уже делаю наклейку. После этого уже печать и сборка.
Ну и фото со скриншотами всего этого дела. Фотки уже немного старые, еще в том году делал но сам смысл понятен.



[Дядя Вова]

я взял стандартный корпус. Вместо панельки для мелкосхем(к стати со временем плохо зажимает) поставил стерео-разъем. Не стал искать приборный с двумя штырьками. СМД я не проверяю



[Дядя Вова]

Вот такой разъемчик я хочу на него поставить
https://zapadpribor.com/rrn27/



[Robinson1957]

Вот такой разъемчик я хочу на него поставить
РРН27 соединитель >> 135 шт от производителя недорого купить

Какое преимущество, кроме фиксации, он даст против миниджека?



[Дядя Вова]

Какое преимущество, кроме фиксации, он даст против миниджека?

Вообще то хочу как можно меньше потерь и паразитных влияний. Я не собираюсь к вилке подпаивать метровые провода. Будет небольшая платка с клемами. Кстати у меня не миниджек сейчас а скорее макси



[Дядя Вова]

Сегодня в кой то веки выбрался из дому и забрел в радиомагаз. Там повстречал российское чудо "Малыш" На платке что справа - клемничек. Вполне себе дешевый "XY123R-3 2,54mm". Взял себе его. Клемник. Попробую его применить в своем тр-тесторе. Я на своем контроллере для моей шлифмашины для подключения ШД поставил вместо белих разьемов со штырьками клемники под винт. Такие же и на питалово. Я ранее нажимных клемников под пайку на плату не встречал, хотя можно было попробовать. Характеристики клемника ПДФ. Кстати! Появились также в продаже отдельно чехлы для тестеров серии DT830 (резина)



[Robinson1957]

Я ранее нажимных клемников под пайку на плату не встречал

Ну как же, на ЭПРА в дневных дампах, двух размеров, 2.54х7 и 3.75х3



[Дядя Вова]

Ну как же, на ЭПРА в дневных дампах, двух размеров, 2.54х7 и 3.75х3

не видел, да и дневные лампы уж более 5 лет ни каким боком не использую
