Выбор ЧПУ

[ZorroZorro]

В общем товарищи, нормальный ли набор для сборки ЧПУ в итоге? Покритикуйте пожалуйста, мб что забыл я или что-то другое выбрать лучше из той задачи что описана в начальном посте?

• Рама 30х40 с рельсовыми направляющими с шаговиками nema 23;
• Шпиндель 2.2Квт, с водяным охлаждением, цанга ER20;
• Плата управления MKS DLC32 V2.1 GRBL 32 bits;
• TB6600 3 шт драйверы для шаговиков;
• Блок питания для шаговиков (36В - 500Вт);
• Блок питания для платы 12В, 2А;
• Провода для шпинделя гибкие (17AWG);
• Прецизионная цанга (ER20).

Ну и так еще по мелочи: концевики, фрезы, провода для соединения.

Спасибо.



[OlegK]

Вот такой контроллер с такими драйверами для NEMA23 57HS76 подойдет?

Контроллер пойдёт (но лучше гляньте в сторону продукции от Inectra), драйверы лучше DM542/556

Блок питания для шаговиков такой присмотрел. Нормально будет?

Нормально, даже с запасом.

Кабель: для ШД 4х0.75...1 мм2, для шпинделя 2.2КВт 4х1.5 мм2, для лимитов 3х0.35...0.5 мм2.

Ну и так еще по мелочи: концевики, фрезы, провода для соединения.

...корпус для всего этого, разъёмы для соединения электроники станка с корпусом, оконечники для проводов проводки



[ZorroZorro]

для шпинделя 2.2КВт 4х1.5 мм2

Спасибо. Такого не нашел чтобы в экране был. Возьму 8-ми жильный по 0.75 и соединю параллельно по 2 жилы.



[ZorroZorro]

Всем спасибо. Все комплектующие заказал. Отпишу в теме когда приедут и буду собирать.



[ZorroZorro]

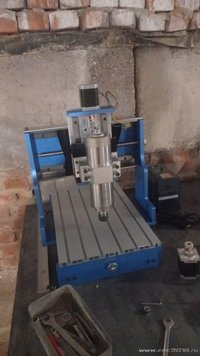

Апну тему. Пришла рама, шпиндель и кое что из комплектации. БП пока не дошел.



[ZorroZorro]

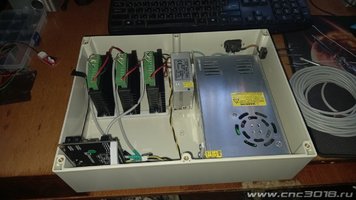

Апну тему. Собираю электронику. Разъемы пока не все пришли. У меня вопрос, мб кто сталкивался - можно ли с платы MKS DLC32 V2.1 GRBL управлять скоростью шпинделя через частотник YL620-A? Мельком глянул, в мануале вроде есть такая возможность, с платой пока не понятно можно ли брать сигнал напрямую с контактов SPINDLE.



[ZorroZorro]

Так, вопрос по сопряжению частотника с платой отпал, у частотника управление через сигнал 0-10В, а плата выдает PWM. Нужен еще доп преобразователь ШИМ->Аналог.



[ZorroZorro]

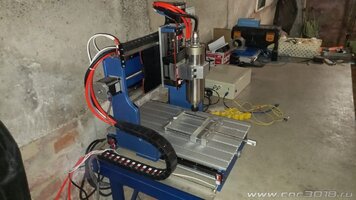

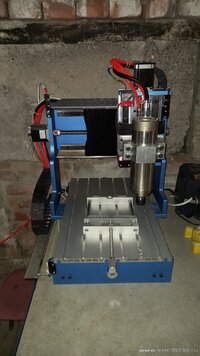

Станок готов, уже пробовал немного фрезеровать. Жду фрезы для фрезеровки фольгированного стеклотекстолита и буду пробовать делать печатную плату. Кто что может посоветовать в качестве смазки ШВП и рельс? Какую смазку для них можно использовать?



[Adagumer]

Какую смазку для них можно использовать?

Силиконовую аэрозольную!



[demyuri]

Кто что может посоветовать в качестве смазки ШВП и рельс? Какую смазку для них можно использовать?

Такую:

Результаты поиска по запросу: Смазка станка

cnc3018.ru



[OlegK]

Так, вопрос по сопряжению частотника с платой отпал, у частотника управление через сигнал 0-10В, а плата выдает PWM. Нужен еще доп преобразователь ШИМ->Аналог.

У своего частотника столкнулся с тем, что никак не удавалось запустить управление в диапазоне 0-10В - подаю для пробы 5В от внешнего питальника, шпиндель на всю катушку раскручивается. Методом тыка, оказалось, диапазон 0-24к оборотов лежит между 0 и 2.5В управляющего напряжения.
Хз, это особенность именно этой модели инвертора или косяк моего экземпляра.
Инвертор такой



Не знаю, какой у вас, проверьте, на всякий случай, что бы потом не было сюрприза...
В итоге, управляющее напряжение 0-10В завёл на аналоговый вход с платы станка через делитель, а дискретный сигнал включения - от разъёма шпинделя через одновибратор.



[ЮрийВ]

Станок готов, уже пробовал немного фрезеровать.

Печатные платы будут очень довольны таким станочком!

оффтоп



[ZorroZorro]

У своего частотника столкнулся с тем, что никак не удавалось запустить управление в диапазоне 0-10В - подаю для пробы 5В от внешнего питальника, шпиндель на всю катушку раскручивается. Методом тыка, оказалось, диапазон 0-24к оборотов лежит между 0 и 2.5В управляющего напряжения.
Хз, это особенность именно этой модели инвертора или косяк моего экземпляра.
Инвертор такой



Не знаю, какой у вас, проверьте, на всякий случай, что бы потом не было сюрприза...
В итоге, управляющее напряжение 0-10В завёл на аналоговый вход с платы станка через делитель, а дискретный сигнал включения - от разъёма шпинделя через одновибратор.

Да у меня все работает. Я еще сделал на 555 таймере одновибратор с перезапуском, т.к. для частотника нужно еще было подавать сигнал мотору на включение и отдельно на скорость. А диапазон регулировки в моем частотнике регулируется в настройках. Еще заказал твердотельное реле - хочу сделать автоматическое включение водяного насоса при включении шпинделя. Там в настройках есть такая опция что можно еще задержку при отключении делать чтобы после отключения шпинделя еще какое-то время вода циркулировала. Фрезы уже в Волгограде, на днях уже придут в мой город и я буду пробовать фрезеровать.

Ваши сообщения автоматически объединены: 23.01.2025

Такую:

Результаты поиска по запросу: Смазка станка

cnc3018.ru

Насчет смазки как я понял нет единого мнения. Мой продавец молчит. Буду использовать Литол-24, у меня там тавотницы есть буду шприцевать этой смазкой.



[demyuri]

Насчет смазки как я понял нет единого мнения

Используйте смазки, рекомендованные производителем рельс и швп. Это будет лучшим вариантом. Мнения могут ошибочными.



[ZorroZorro]

рекомендованные производителем рельс и швп

Если бы его знать... Я раму готовую покупал.
