Двухконтактное реле

[SnakeKVC]

купил я себе релюх на 12 вольт , сделаю. диоды для них уже есть
можно тему закрывать , Раньше я и не догадывался что есть такие контакторы.

Ваши сообщения автоматически объединены: 01.11.2023

опа , приплыли , забыли основы микроэлектроники , все делать без наводок.
вставь в симулятор катушку и давай на нее переменный ток , и какое напряжение можно получить при 220 вольт.
кстати, а какое сопротивление у катушки контактора , у автомобильного реле я знаю 40 ом - мерил.

Я спрашиваю при чём тут снаббер?



[Бор33]

купил я себе релюх на 12 вольт , сделаю. диоды для них уже есть
можно тему закрывать , Раньше я и не догадывался что есть такие контакторы.

Ваши сообщения автоматически объединены: 01.11.2023

опа , приплыли , забыли основы микроэлектроники , все делать без наводок.
вставь в симулятор катушку и давай на нее переменный ток , и какое напряжение можно получить при 220 вольт.
кстати, а какое сопротивление у катушки контактора , у автомобильного реле я знаю 40 ом - мерил.

Ни хера не понял....



[panov-05]

сделаю на простых реле , начерчу попозже



[Бор33]

сделаю на простых реле , начерчу попозже

Все...пипец Зеленоградску.

оффтоп



[panov-05]

ну как то так.



[Robinson1957]

щас отредактирую где там что
еще диоды вставлю и подпишу где что

Что это? Может вам это и понятно, но читаемость схемы (я сначала подумал, что это эскиз оси Z) ни в какие ворота. Что бы было понятно, почитайте ЕСКД. Система обозначений элементов электросхем.



[Бор33]

как теперь это развидеть?
В Зеленоградске две психбольницы на 16 тыщ населения. Может кто знает их IP?

оффтоп



[panov-05]

программу для записи экрана скачаю чтоб показать как в симуляторе это работает



[Бор33]

программу для записи экрана скачаю чтоб показать как в симуляторе это работает

Не стоит. Это совершенно не интересно.



[panov-05]

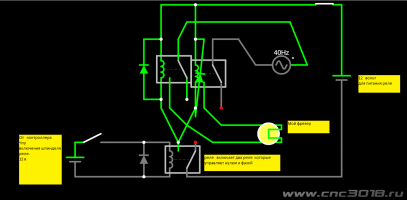

вот , видос
диоды убрал чтоб читаемость была выше
и для симулятора circuit

Circuit Simulator Applet



[Robinson1957]

программу для записи экрана скачаю чтоб показать как в симуляторе это работае

Максим, похвално, конечно, что пытаешься рисовать схемы сам, но схема только для понимания самим собой, это уже не схема.
Далее, любая схема должна быть оптимальна не только для понимания, но и поэлементно. Зачем лепить два одинаковых источника, и каскадировать реле ( одним реле включать два других) , от выключателя можно сразу включать два реле, если уж они с одной группой контактов и для подавления ЭДС самоиндукции в таком случае хватит и одного диода. Это так, беглый взглад на "схему" с кривулями.



[OlegK]

Это совершенно не интересно

А вдруг это новый вид инопланетного искусства?
Просто мы не понимаем



[demyuri]

Зачем лепить два одинаковых источника, и каскадировать реле ( одним реле включать два других)

Пожалуй изменю название, "ДВУХТАКТНОЕ РЕЛЕ" будет более подходящим.



[Robinson1957]

"ДВУХТАКТНОЕ РЕЛЕ"

Прикинь, существуют и такие, с двумя усточивыми состояниями, только называются они несколько по другому, поляризованные. Включаются одной полярностью, выключаются другой (ща у Макса крышу снесёт).



[panov-05]

посмотрел видео про поляризованное реле - понравилось
