ВОПРОС BENBOX. Плата управления и ДУ пульт (как бы новая)

[УДАЛЕННЫЙ 26428]

Всем Добрый вечер!
Досталась мне с набором станка 3018 плата управления с неизвестным контроллером.
Разговоры по данной плате читал на форуме.
Вопросы основные - это прошивка ( надеюсь со временем информация появится).
Фото управляющей платы :


Фото ДУ к данной плате управления(по внешнему виду и антенне скорее всего микропроцессор один и тот-же и кварц около него 16 Мгц ) :



[demyuri]

близлежайщего

тоже люблю новые слова составлять, но чтобы так совместить "ближайшего" и "лежащего"....никогда бы не додумался

оффтоп



[ciokzn]

Я тоже немного исследовал эту плату. Проследил путь от мосфета до МК. Смотрел осциллографом сигнал на ноге МК. Там выходит настоящий ШИМ, который регулируется из программы. Я регулировал из Candle. Регулировка от нуля до максимума. На станочке CNC1419 у меня шпиндель 12 в 12000 оборотов. Он прекрасно работает с регулировкой из программы. Т.Е. если в УП задана скорость вращения шпинделя, то он именно так и будет работать. Проблема в том что к этой плате можно подключить только 24 вольта. Думаю и 36 вольт она осилит, но мне этого мало. А что если перерезать дорожку по питанию мосфета, и подать на него отдельным проводом 60 вольт. Вот его характеристики:
Описание
В NCE60P65K используются передовые траншейные технологии и
конструкция, обеспечивающие превосходный RDS (ON) при низком заряде затвора.Это
устройство хорошо подходит для приложений с высокой токовой нагрузкой. Общие характеристики
● VDS =-60 В, ID =-65 А
RDS (ВКЛ.) <18 Мом при VGS=-10 В
● Конструкция ячейки высокой плотности для сверхнизкого Rdson
● Полностью охарактеризованные лавинное напряжение и ток
° Хорошая устойчивость и однородность на высоких КАБЛУКАХ ° Отличная упаковка для хорошего отвода тепла
Приложение
● Переключатель нагрузки
Будем думать.
А ещё на этой плате ШИМ сигнал выходит на разъём лазера. Может его как-то можно применить.

Насчет сигнала ШИМ покопаюсь. Может что-то в настройках GRBL надо указать. Мне кажется дорожку перерезать не следует, но если перерезать ндо обеспечить наличие двух резисторов. Первого резистора порядка 10к между затвором и истокоп MOSFETа. Второго резистора около 24к между затвором и управляющим MOSFETом транзистором. Иначе высока вероятность что затвор NCE60P25K пробъет. Ведь при питании 48вольт у него напряжение исток - затвор в открытом состоянии превысит паспортные 20 вольт. Выше выложил схемы для изготовления модуля-ретранслятора ШИМ. Схема простая и вдобавок обеспечит гальваническую развязку платы BENBOX V5-1 от внешних цепей управления шпинделем.



[frayd]

тоже люблю новые слова составлять, но чтобы так совместить "ближайшего" и "лежащего"....никогда бы не додумался

оффтоп

Подразумевалось близлежащий , он лишнюю букву Й поставил

оффтоп



[ciokzn]

тоже люблю новые слова составлять, но чтобы так совместить "ближайшего" и "лежащего"....никогда бы не додумался

оффтоп

Благодарю. Впредь буду более внимательным. Хотя как получится. Со школы успеваемость по всем языкам (включая русский) на троечку.



[Vlad-I-Mir]

Стандарт....

оффтоп



[ciokzn]

Я тоже немного исследовал эту плату. Проследил путь от мосфета до МК. Смотрел осциллографом сигнал на ноге МК. Там выходит настоящий ШИМ, который регулируется из программы. Я регулировал из Candle. Регулировка от нуля до максимума. На станочке CNC1419 у меня шпиндель 12 в 12000 оборотов. Он прекрасно работает с регулировкой из программы. Т.Е. если в УП задана скорость вращения шпинделя, то он именно так и будет работать. Проблема в том что к этой плате можно подключить только 24 вольта. Думаю и 36 вольт она осилит, но мне этого мало. А что если перерезать дорожку по питанию мосфета, и подать на него отдельным проводом 60 вольт. Вот его характеристики:
Описание
В NCE60P65K используются передовые траншейные технологии и
конструкция, обеспечивающие превосходный RDS (ON) при низком заряде затвора.Это
устройство хорошо подходит для приложений с высокой токовой нагрузкой. Общие характеристики
● VDS =-60 В, ID =-65 А
RDS (ВКЛ.) <18 Мом при VGS=-10 В
● Конструкция ячейки высокой плотности для сверхнизкого Rdson
● Полностью охарактеризованные лавинное напряжение и ток
° Хорошая устойчивость и однородность на высоких КАБЛУКАХ ° Отличная упаковка для хорошего отвода тепла
Приложение
● Переключатель нагрузки
Будем думать.
А ещё на этой плате ШИМ сигнал выходит на разъём лазера. Может его как-то можно применить.

Разобрался с ШИМ сигналом на шпиндель. На плате BENBOX V5-1 предполагается, что вы не будете управлять одновременно шпинделем и лазером. Обычно их используют по крайней мере по очереди. Поэтому выход для управления ими на микроконтроллере один и тот же. И есть параметр $44 отвечающий за режим работы этого порта управления. При $44=0 - режим ШИМ, при $44=1 - режим ключа. Прописал $44=0 и ШИМ на шпинделе заработал. Скорость плавно регулируется и из CANDLE и с терминала. Ещё раз рекомендую дорожку не перерезать, а собрать несложный ретранслятор ШИМ по схеме в посте #74. Он может быть полезен даже при штатном двигателе для его гальванической развязки от платы. Ведь при какой - нибудь неисправности двигателя возможно повреждение платы (включая микроконтроллер). Учитывая, что плата BENBOX V5-1 не совсем обычная и прошивки для неё ещё не нашлась, её повреждение может фатально закончиться.



[Joiner]

Разобрался с ШИМ сигналом на шпиндель. На плате BENBOX V5-1 предполагается, что вы не будете управлять одновременно шпинделем и лазером. Обычно их используют по крайней мере по очереди. Поэтому выход для управления ими на микроконтроллере один и тот же. И есть параметр $44 отвечающий за режим работы этого порта управления. При $44=0 - режим ШИМ, при $44=1 - режим ключа. Прописал $44=0 и ШИМ на шпинделе заработал. Скорость плавно регулируется и из CANDLE и с терминала. Ещё раз рекомендую дорожку не перерезать, а собрать несложный ретранслятор ШИМ по схеме в посте #74. Он может быть полезен даже при штатном двигателе для его гальванической развязки от платы. Ведь при какой - нибудь неисправности двигателя возможно повреждение платы (включая микроконтроллер). Учитывая, что плата BENBOX V5-1 не совсем обычная и прошивки для неё ещё не нашлась, её повреждение может фатально закончиться.

Спасибо. Учту Ваши рекомендации, и спасибо за информацию по плате.



[ciokzn]

Спасибо. Учту Ваши рекомендации, и спасибо за информацию по плате.

Я к сожалению слегка ввел Вас в заблуждение. Срисовал детальную схему силовой части платы включая преобразователи питания и выходы на лазер и шпиндель. Лазер и шпиндель управляются сигналами с РАЗНЫХ ног микроконтроллера. Лазер с pin 22, а шпиндель с pin 23. Кроме того если на управлением шпинделем стоит силовой ключ на MOSFETе NCE60P25K, то на лазер сигнал коммутируется слабеньким биполярным n-p-n транзистором S9013. Пока схема в карандаше. Приведу в порядок пришлю. Во вложении полная распиновка микроконтроллера может пригодиться.



[Joiner]

Я к сожалению слегка ввел Вас в заблуждение. Срисовал детальную схему силовой части платы включая преобразователи питания и выходы на лазер и шпиндель. Лазер и шпиндель управляются сигналами с РАЗНЫХ ног микроконтроллера. Лазер с pin 22, а шпиндель с pin 23. Кроме того если на управлением шпинделем стоит силовой ключ на MOSFETе NCE60P25K, то на лазер сигнал коммутируется слабеньким биполярным n-p-n транзистором S9013. Пока схема в карандаше. Приведу в порядок пришлю. Во вложении полная распиновка микроконтроллера может пригодиться.

Спасибо за Ваш труд. Я думаю пригодится не только мне, но будет и полезно многим владельцам этой платы. Жду дальнейших результатов.

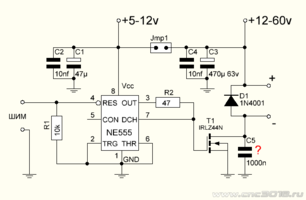

Я пока иду в направлении чтобы взять с платы сигнал ШИМ управления шпинделем, и отправить его на плату управления. Я нарисовал схему этой платы. Прошу не пинать меня сильно, я не спец в электронике. Указания на ошибки приветствуются. Плата собрана на макетке, и испытана на небольшой нагрузке в виде резистора. По осциллограммам работает прекрасно при входном сигнале ШИМ от 3 вольт и выше. Спаяю плату, испытаю на реальной нагрузке.



[ciokzn]

Спасибо за Ваш труд. Я думаю пригодится не только мне, но будет и полезно многим владельцам этой платы. Жду дальнейших результатов.
Я пока иду в направлении чтобы взять с платы сигнал ШИМ управления шпинделем, и отправить его на плату управления. Я нарисовал схему этой платы. Прошу не пинать меня сильно, я не спец в электронике. Указания на ошибки приветствуются. Плата собрана на макетке, и испытана на небольшой нагрузке в виде резистора. По осциллограммам работает прекрасно при входном сигнале ШИМ от 3 вольт и выше. Спаяю плату, испытаю на реальной нагрузке.

Рассуждения получились достаточно длинные. Поэтому описал отдельно в приложенном файле. Если, что-то надо уточнить - пишите.



[Joiner]

Рассуждения получились достаточно длинные. Поэтому описал отдельно в приложенном файле. Если, что-то надо уточнить - пишите.

Спасибо, прочитал. Буду осмысливать. Большое спасибо за участие.
Когда сделаю, что получилось напишу. Считаю что шпиндель должен управляться из программы, и приложу все усилия чтобы сделать это. ?



[ciokzn]

Спасибо, прочитал. Буду осмысливать. Большое спасибо за участие.
Когда сделаю, что получилось напишу. Считаю что шпиндель должен управляться из программы, и приложу все усилия чтобы сделать это. ?

Правильно считаете. Я сейчас переношу схему силовой части платы из "карандаша" в компьютер. Возможно завтра уже закончу. Вам стоит посмотреть обвязку выхода управления шпинделем. Думаю китайцы так сделали неспроста. И вообще у меня сложилось мнение, что плата весьма грамотно спроектирована. Думаю они неспроста сделали коммутацию шпинделя по плюсовому проводу питания. Если имеется возможность дождитесь когда я закончу перенос схемы в компьютер. По сути надо сделать такой-же выходной каскад и сопрячь его с выходом из платы BENBOX.



[Joiner]

Правильно считаете. Я сейчас переношу схему силовой части платы из "карандаша" в компьютер. Возможно завтра уже закончу. Вам стоит посмотреть обвязку выхода управления шпинделем. Думаю китайцы так сделали неспроста. И вообще у меня сложилось мнение, что плата весьма грамотно спроектирована. Думаю они неспроста сделали коммутацию шпинделя по плюсовому проводу питания. Если имеется возможность дождитесь когда я закончу перенос схемы в компьютер. По сути надо сделать такой-же выходной каскад и сопрячь его с выходом из платы BENBOX.

Спасибо. Буду ждать Ваших результатов. А если сам ни чего не спалю, покажу свои.



[урок]

Всем Добрый вечер!
Досталась мне с набором станка 3018 плата управления с неизвестным контроллером.
Разговоры по данной плате читал на форуме.
Вопросы основные - это прошивка ( надеюсь со временем информация появится).
Фото управляющей платы :


Фото ДУ к данной плате управления(по внешнему виду и антенне скорее всего микропроцессор один и тот-же и кварц около него 16 Мгц ) :

У меня пришёл с такой же платой, с глюками. Вопрос к профессионалам, сам я пока не слишком в этом разбираюсь, на какую лучше ее заменить?



[Vlad-I-Mir]

Выбирайте....
