ВОПРОС Нужна помощь: пенорезка с поворотным столом GRBL Mega 5x

[Marat_u]

Доброго времени!
История такова, работаю в школе, с учениками решили сделать ЧПУ пенорезку с 5ю осями. Механика готова а вот с оживлением станка голову ломаем.
Электроника: Ардуино Мега 2560 + Ramps 1.4, драйвера DRV8825 5 шт., двигатели Nema 17 5 шт., блок питания от компа
Заливал прошивку GRBL Мега 5х

GitHub - fra589/grbl-Mega-5X: 5/6 Axis version of Grbl, the open source, embedded, high performance g-code-parser and CNC milling controller written in optimized C that will run on an Arduino Mega2560

5/6 Axis version of Grbl, the open source, embedded, high performance g-code-parser and CNC milling controller written in optimized C that will run on an Arduino Mega2560 - fra589/grbl-Mega-5X

github.com

Программы управления станком пробовал разные , остановился на GRBLGRU, Foam, universalGRBLcontroller
Проблема: постоянно выходит ошибка, Ни одна прога не берёт по полно, то ошибки критические, то команду не распознаёт и т. Д.

Думается следующее: или руки или прошивка кривая...

Попробую скинуть скрины суть позже..


Что хотим?
Нормальную прошивку для меги2560 (не хотелось бы менять.. ) и прогу для управления

Ваши сообщения автоматически объединены: 17.03.2023

Добавлю что все оси независимые, как бы сказать универсальный станок и крыло вырезать и объёмные фигурки тоже...



[demyuri]

Я читал вашу тему и в ютубе смотрел вашу работу. Подписался даже.

ох ты ж! Я ж не блохер, редко ролики выкладываю, да и качество ниже некуда. С телефона, без монтажа.

оффтоп



[Marat_u]

По поводу разблокировки осей не слышал, а как это делается?

В чем выражается некорректность работы этой прошивки? Она под 6 осей сделана, 6ю ось надо разблокировать при прошивке (подробностей не знаю, ибо не программист-ардуинщик).

Может есть где-то нормально скомпилированный hex файл нормально работающей прошивки от гитхаба (GitHub - fra589/grbl-Mega-5X: 5/6 Axis version of Grbl, the open source, embedded, high performance g-code-parser and CNC milling controller written in optimized C that will run on an Arduino Mega2560)
Думаю что просто ардуино прошивается не правильно.
Я пробовал в arduinoIDE компилировать hex и прошивать через Xloader - результат тот-же - не работает.



[demyuri]

По этой инструкции прошивал

Compiling grbl Mega 5X

5/6 Axis version of Grbl, the open source, embedded, high performance g-code-parser and CNC milling controller written in optimized C that will run on an Arduino Mega2560 - fra589/grbl-Mega-5X

github.com

Ваши сообщения автоматически объединены: 18.03.2023

С ардуинами дел не имел до покупки 3018, но все получилось с первого захода.



[Marat_u]

По этой инструкции прошивал

Compiling grbl Mega 5X

5/6 Axis version of Grbl, the open source, embedded, high performance g-code-parser and CNC milling controller written in optimized C that will run on an Arduino Mega2560 - fra589/grbl-Mega-5X

github.com

Ваши сообщения автоматически объединены: 18.03.2023

Нет не по ней. Переведу прочитаю.

Может в файле config.h что-то делать надо? Настраивать...



[demyuri]

Нет не по ней. Переведу прочитаю.

Это я по ней прошивал. В телефоне автоперевод включил и по пунктам. Ничего нигде не менял, ни в какой файл не лазил.



[Marat_u]

По этой инструкции прошивал

Compiling grbl Mega 5X

5/6 Axis version of Grbl, the open source, embedded, high performance g-code-parser and CNC milling controller written in optimized C that will run on an Arduino Mega2560 - fra589/grbl-Mega-5X

github.com

Ваши сообщения автоматически объединены: 18.03.2023

С ардуинами дел не имел до покупки 3018, но все получилось с первого захода.

Спасибо тебе добрый человек! ?
именно по этой инструкции надо было прошивать. Оказывается у меня в документах еще стояла версия GRBL, но другой версии, все перемещалось.. Когда устанавливал она мешала. Все почистил, в папках "документы" в самой директории Ардуино - Libraries и заново скопировал нужную папку GRBL и вуаля прошивка кажется начала реагировать.
По крайней мере справку и настройки выдает ($ и $$)?

Теперь пробую осваивать управляющую программу. Всё что раньше использовал не пашет, даже универсальный джи-коде сендер...хммм
Еле как установил прогу CN5X++ от того же Gauthier Brièrefra589 (GitHub - fra589/cn5X: cn5X++ is a new 5/6 axis Grbl control panel to implement all the grbl-Mega-5X capabilities.). Устанавливается она через Phyton, короче это жесть
постоянно вылетает, когда пробую крутить движками, не понятна причина.
Буду изучать другие проги....



[demyuri]

Попробуйте bCNC. Страница на гитхубе:
GitHub - vlachoudis/bCNC: GRBL CNC command sender, autoleveler and g-code editor
Вот часть инструкции

В этой теме упоминал про нее

https://cnc3018.ru/threads/programmy-dlja-linux.2846/post-46045

Ваши сообщения автоматически объединены: 19.03.2023

Еле как установил прогу CN5X++ от того же Gauthier Brièrefra589 (GitHub - fra589/cn5X: cn5X++ is a new 5/6 axis Grbl control panel to implement all the grbl-Mega-5X capabilities.). Устанавливается она через Phyton, короче это жесть
постоянно вылетает,

Это экспериментальная программа. Поржал в этом месте:
обязательное условие:
начиная с версии 0.5.a, QTSerialPort был заменен чистым модулем pyserial python, который имеет то преимущество, что работает без (слишком много) проблем с Microsoft Windows.



[demyuri]

Ещё мысля: совсем необязательно искать специфичный софт. Крендель прекрасно справится с управлением этой платой. Неудобство в том, что 4, 5 и 6 оси управляются только через консоль. Пример:
G0 A100;
G1 C30 F200;
G1 V37.53 F50



[Marat_u]

Целые сутки засоряю свой комп кучей приложений, перепробовал всякие программы управления платой...не получается подружить их с прошивкой... Недопонимаюяих...
вернулся к глюченному CN5х, он хоть коннектится норм, только постоянно вылетает.
Пробовал его скомпилировать в виндвос формат exe - ?как думаете, получилось?

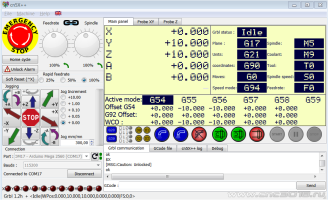

В этом CN5х все как бы работает, чтобы проверить работоспособность с программой предлагается в качестве примера файлик с джи-кодом, но он его не "ест" Застревает на строке 18 (смотрите в прикрепленном скриншоте ниже):
1 - индикатор красный говорит что работа идет
2 - строка 18 (удалять и менять параметры пробовал)

В коде название осей совпадают



[demyuri]

обычный крендель, версии от 1.1.7 до самой последней, прекрасно работают с Мега 2560 с этой прошивкой.

Ваши сообщения автоматически объединены: 19.03.2023

дайте УП посмотреть? В архив и прикрепить к сообщению. Проверю у себя.



[Marat_u]

обычный крендель, версии от 1.1.7 до самой последней, прекрасно работают с Мега 2560 с этой прошивкой.

Ваши сообщения автоматически объединены: 19.03.2023

дайте УП посмотреть? В архив и прикрепить к сообщению. Проверю у себя.

g-code имеется ввиду? Это то что было в cn5x
(Пока что программу не нашел подходящую для генерации кода в 5 осей)

Ваши сообщения автоматически объединены: 19.03.2023

скорее всего придется генерировать для 4х осей, а для поворотного стола дописывать вручную



[demyuri]

Не знаю, что за программу вы используете, но сдается мне, чего-то она не того делает.

Обратите внимание, на вашем скрине есть оси А и В, а в кренделе это I & J, движение по дуге. Подключенная Мега 2560 работает по вашей УП без проблем (постпроцессор во Фрикаде корректный, с ГРБЛ правильно взаимодействует), даже несмотря на сплошной текст в программе, без разделителей, переводов строки, точки с запятой,..... Не ищите сложностей, используйте проверенный софт.



[Marat_u]

В прошивке указаны оси XYZAB
или это не имеет значение? Главное чтобы в программе и джи-коде совпадали, еще раз извиняюсь, голова кругом...

Ваши сообщения автоматически объединены: 19.03.2023

Крендель тестирую )



[demyuri]

Названия осей имеют значение при создании УП, в КАМ-программе. Как в прошивке прописано, так и КАМ должен выдавать. С соблюдением направлений и расположения в пространстве. Если КАМ не будет "знать" как работает ось, то УП получится некорректная.

Ваши сообщения автоматически объединены: 19.03.2023

Успешное завершение работы, с докладанием вышестоящему



[Marat_u]

хмм у меня и в кренделе завис, значит я что-то в настроках GRBL напартачил (когда подключаюсь к плате и нажимаю HOME куда-то он далеко едет)
