ВАЖНО ПОЛЕЗНО Основные детали cnc3018 со ссылками

[pipelac26]

Выкладываю основные детали станка с некоторыми размерами и ссылками.
CNC 3018​

Ссылок на болты, гайки, шайбы нет. Думаю найти не проблема.
Пластиковые детали, шпиндель в сборе: Здесь
Профиль: 5 шт. 2020-360 мм; 2 шт. 2020-330 мм; 2 шт. 2020-220 мм: Здесь
Уголок 14 шт. 2028:Здесь
t-гайки М5: Здесь
Столик (профиль 20100): Здесь
Линейный вал SF10-330 мм: Здесь
Суппорты (держатели) вала SK10: Здесь
Опорный подшипник KP08, KP10: Здесь
Линейный подшипник в кожухе SC10UU: Здесь
Линейные подшипники LM8UU, LM10UU для оси XZ: Здесь
Линейные подшипники удлиненные LM8LUU, LM10LUU: Здесь
Латунная гайка для ходового винта Т8: Здесь
Ходовой винт Т8 320 мм: Здесь
Муфта 5-8 мм: Здесь
Шаговый двигатель 17hs1352-p4130: Здесь
Держатель ШД: Здесь
Добавляйте недостающие и самодельные.



[Святозар]

Вот интересно как лазер 40*40 не лезет в стоковый кранштейн? Это либо кранштейн уже не стоковый а заточенный под шпиндель 42мм диаметром, либо я не знаю. Покупка нового кранштейна (вместе со всем железом оси Z) тогда понадобится промежуточная пластина которая будет крепиться к этому модулю при помощи т гаек и винтов,, а с обратной стороны на эту пластину будет установленны держатели подшипника LM10 (лучше с обозначением LUU, или два suu) в общем повозиться придется. По поводу управления лазером зависит уже от платы управления станком, не зная что за плата сказать сложно, если раньше в стоке была одна плата, которой управлялся станок (дятел разных модификаций) , то сейчас производители станков и Кронос поставить могут, только у дятла мне известны 4модификаци и у Кроноса по-моему 3 (могу ошибаться и их больше).

В стоковый убирается 32*32мм, 40*40 не лезет. На плате есть управление лазером, но потянет ли мой и как понять, чтоб ничего не испортить пробными попытками?

Ваши сообщения автоматически объединены: 21.10.2021

Вы это что-ли ищете?
https://aliexpress.ru/item/4000955272222.html
https://aliexpress.ru/item/1005002658037485.html

Кронштейн такой я нашел, а вот остальные детали это для крепления стола, как я понимаю, а мне надо было понять как закрепить кронштейн на штангах.
Сейчас проблему решаю печатанием на 3D станке. Надеюсь человек сможет мне сделать нужный.



[Alexmit]

а мне надо было понять как закрепить кронштейн на штангах.

По второй ссылке вот эту фотографию видели?
https://ae01.alicdn.com/kf/H7872ceb588ed4fa4b01a1e3f55cd7fa2X.jpg



[Святозар]

По второй ссылке вот эту фотографию видели?
https://ae01.alicdn.com/kf/H7872ceb588ed4fa4b01a1e3f55cd7fa2X.jpg

Слишком быстро просмотрел, не увидел. Спасибо.



[Alexmit]

На плате есть управление лазером, но потянет ли мой и как понять, чтоб ничего не испортить пробными попытками?

Лазер питать от отдельного источника.



[Святозар]

Лазер питать от отдельного источника.

Покупал сразу с блоком питания своим, и платой на всякий случай. Только вот нужна ли плата, отдельно она используется, или же через плату упраления станком?



[demyuri]

Покупал сразу с блоком питания своим, и платой на всякий случай. Только вот нужна ли плата, отдельно она используется, или же через плату упраления станком?

Вы про какую плату? Плата драйвера? Или плата управления станком?
Выражайтесь точнее, если хотите, чтобы вас понимали.



[Alexmit]

И желательно с картинками.



[Святозар]

Вы про какую плату? Плата драйвера? Или плата управления станком?
Выражайтесь точнее, если хотите, чтобы вас понимали.

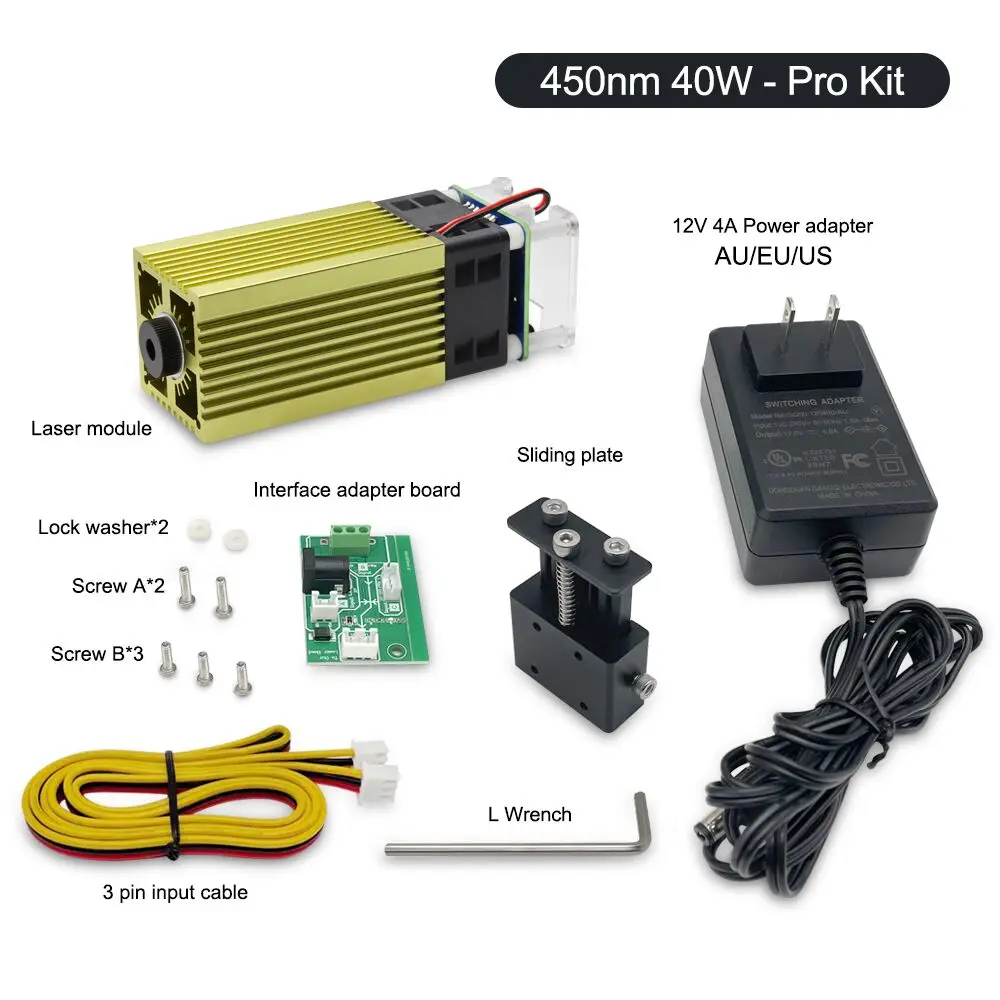

Лазер продавался с платой управления и без, я взял с платой. На не три коннектора вход питание 12В, выход 12В и еще один с названием Ainput и буквми рядом GND и PWM. Вот в чем вопрос, нужна ли она для работы, если на стаке есть своя плата с выходом на лазер. И если нужна то как ее соеденить чтобы все работало.
https://ae04.alicdn.com/kf/H6780bc00e2324a578ed24a85afe1c5a2R/450-40.jpg вот на этой картике моя плата для лазера.

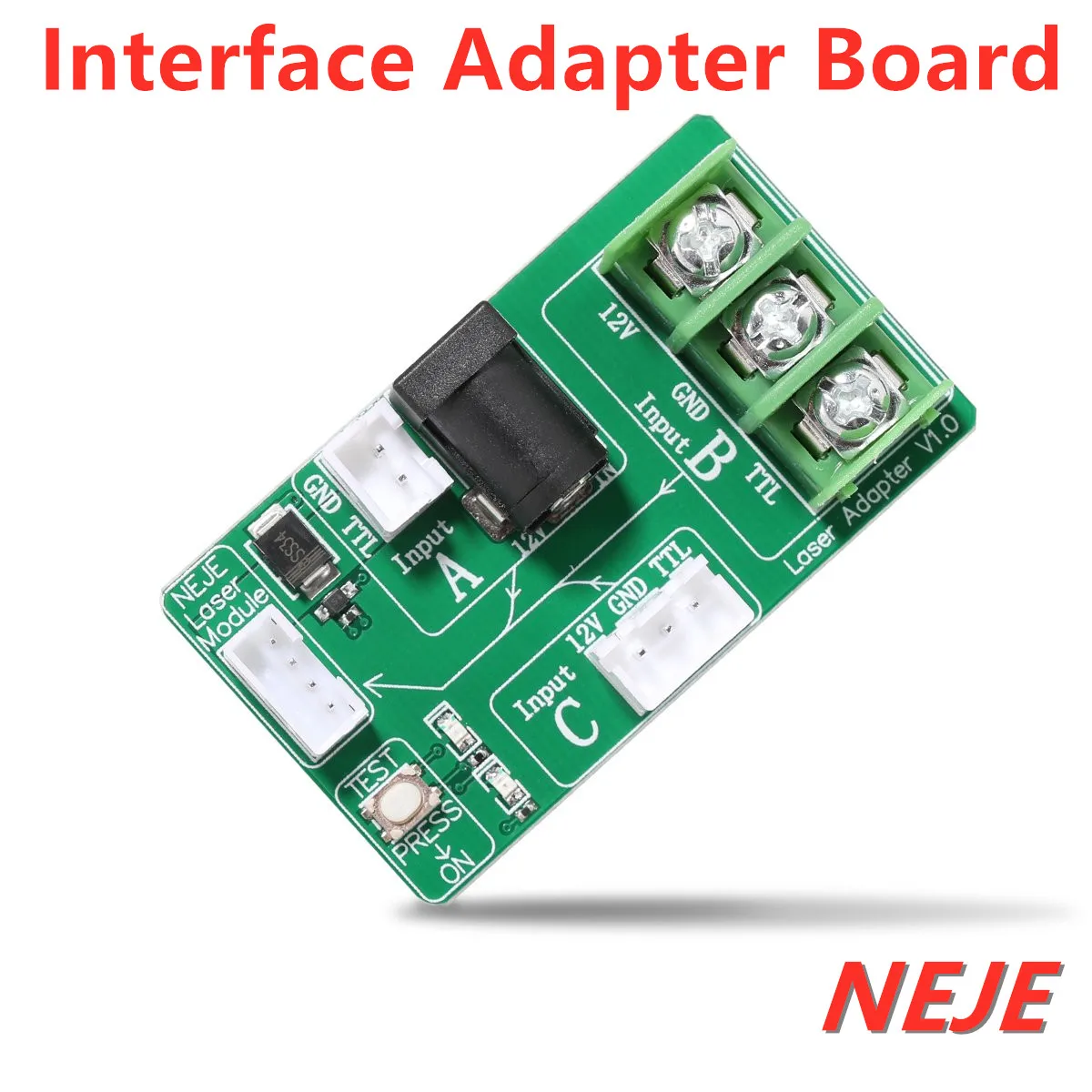

Ошибся, зеленый тоже коннектор, но не под быстросъемное соединение, а зажимы с винтами 12В B input GND/PWM.
вот она поближе https://ae04.alicdn.com/kf/He6bb46664da74880bc5a261309d0dc6dG/-.jpg
и ссылка на али https://aliexpress.ru/item/1005001835488706.html?sku_id=12000017796358887



[demyuri]

Это просто адаптер, под разные модели лазерных модулей. Можно и без нее подключать, меньше соединений- надёжней.
Подключение смотрите в других темах, много где есть.



[Святозар]

Это просто адаптер, под разные модели лазерных модулей. Можно и без нее подключать, меньше соединений- надёжней.
Подключение смотрите в других темах, много где есть.

Спасибо.Буду искать, а если кинете в меня ссылкой, буду очень благодарен.



[demyuri]

Тут в основном:

ЛАЗЕР - ФОРУМ О СТАНКАХ CNC 3018

cnc3018.ru



[Святозар]

В данный момент решено изготовить на 3D принтере вот такую модель кронштейна. Spindel-laser cover 50mm.stl
К ней втулку под установку шпинделя. Bush for spindel.stl

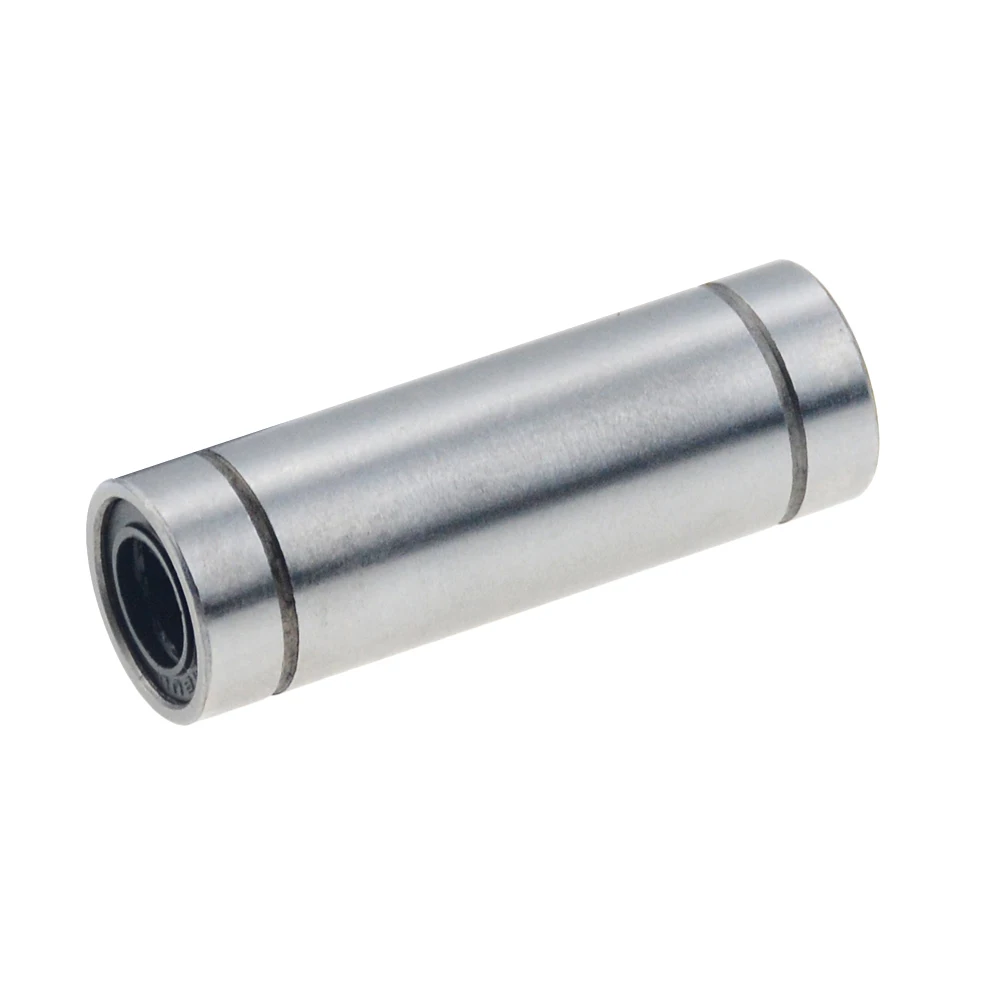

В кронштейн https://ae04.alicdn.com/kf/HTB1zIlG...-LM8UU-LM10UU-LM16UU-LM6UU-LM12UU-LM3UU-8.jpg линейные подшипники.

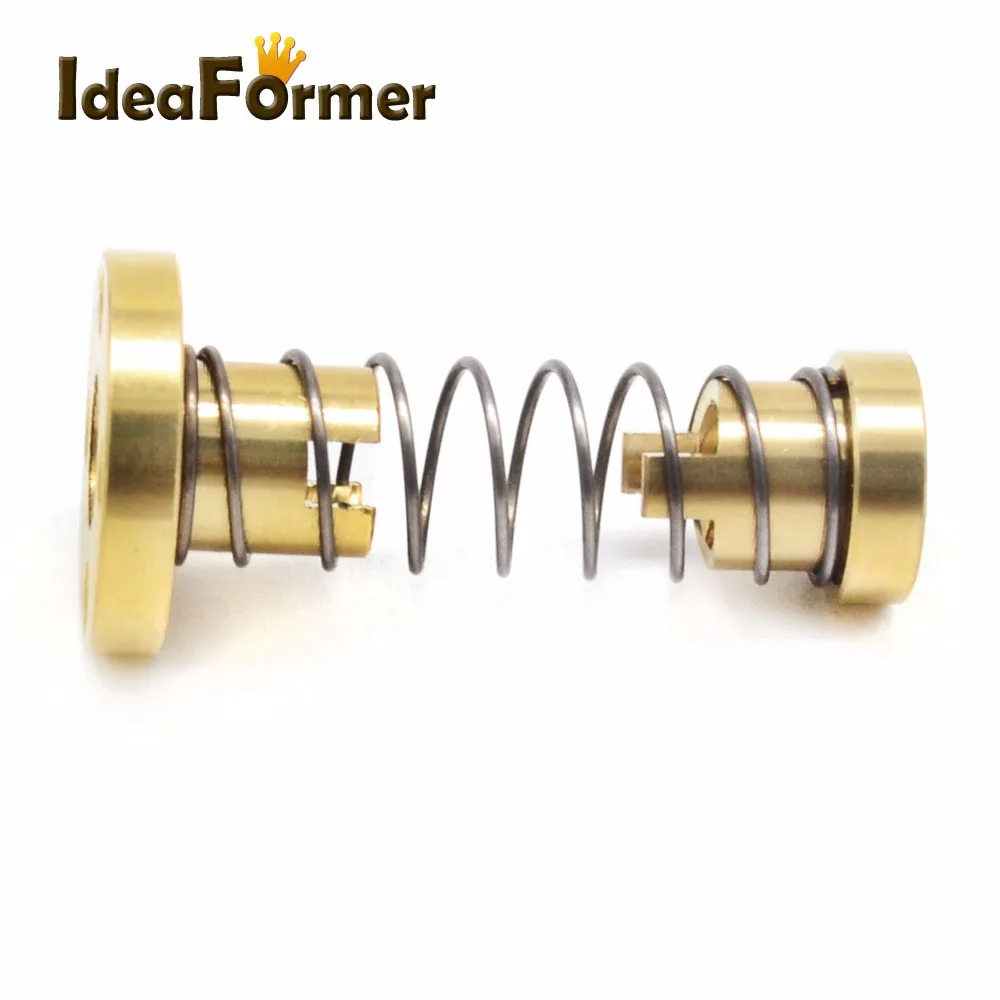

И вот такая гайка на ходовой винт https://ae04.alicdn.com/kf/HTB1IKC7vwmTBuNjy1Xbq6yMrVXaJ/3D-T8-Acme-2-4.jpg.
Вроде все расписал, может кому поможет.



[Efenia]

В данный момент решено изготовить на 3D принтере вот такую модель кронштейна. Spindel-laser cover 50mm.stl
К ней втулку под установку шпинделя. Bush for spindel.stl
В кронштейн https://ae04.alicdn.com/kf/HTB1zIlG...-LM8UU-LM10UU-LM16UU-LM6UU-LM12UU-LM3UU-8.jpg линейные подшипники.
И вот такая гайка на ходовой винт https://ae04.alicdn.com/kf/HTB1IKC7vwmTBuNjy1Xbq6yMrVXaJ/3D-T8-Acme-2-4.jpg.
Вроде все расписал, может кому поможет.

Гайка в принципе не плохая, но пружинку желательно пожеще.



[demyuri]

... пружинку желательно пожещСТЧе.

шайбу гровера.

оффтоп



[Святозар]

шайбу гровера.

оффтоп

А если серьезно? Действительно лучше другую пружину? А то как раз заказ на али собираю, может там и подберу чего?
