ПОЛЕЗНО Плата на STM32F: замена для дятла

[OlegK]

Инвертирующий триггер Шмитта поставить? Только у него 6 элементов...

npn транзистор



[ospkant]

npn транзистор

Дядька Олег, а этот не пойдет? 74lvc2g04gw, чистый сигнал будет... 32мА напряжение до 5в... Или даже одиночный можно поставить...

За 10 рублевой деталькой 50км в два конца ехать

оффтоп



[OlegK]

а этот не пойдет?

Подойдёт, но зачем плодить сущности? Из-за транзистора ШИМ "грязнее" не станет.

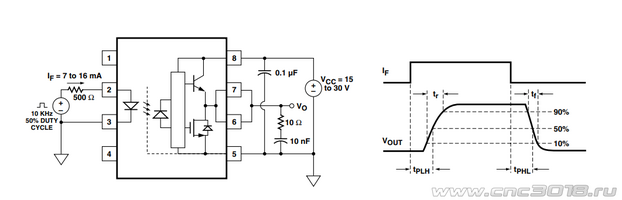

Можно вообще оптодрайвер поставить, например HCPL-3120 - до 2А, "прокачает" любой затвор

но, КМК, проще транзистором проинвертировать



[Robinson1957]

Можно вообще оптодрайвер поставить, например HCPL-3120 - до 2А, "прокачает" любой затвор

Штука хорошая, но для него надо источник не ниже 15В, на меньших напряжениях неустойчив. Проверено.



[ospkant]

Инверсирует

Поставлю вот этот... IRLML2402TRPBF, схему изменил



[FraY]

Поставлю вот этот... IRLML2402TRPBF, схему изменил

КМК этот транзистор SOT23 развернуть на 90гр. Эстетичнее будет.

Ваши сообщения автоматически объединены: Сегодня в 10:11

это раз. Во вторых Н канальный полевик не инвертирует сигнал, нужен либо П канальник, но тогда схема будет не красивой, а лучше PNP биполярник.

Ваши сообщения автоматически объединены: Сегодня в 10:15

Я бы поставил BC807, горсть их стоит как буханка хлеба, а по наличию, по сравнению с ним, спички более дефицитный товар.
