ПОЛЕЗНО Плата на STM32F: замена для дятла

[Vlad-I-Mir]

Схему и архив поправил...

Я так и знал.....

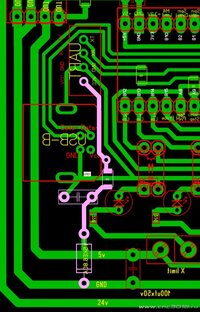

Что то Ты с диодом перемудрил....
/выделил не понятную часть/


/здесь не понимаю чего с питанием будет происходить, откуда и куда/
И мне не совсем нравятся эти два участка....
/обвёл, какой то колебательный контур будет или токовая петля/



[vvv1234]

Вроде ничего не забыл, подтянул 5в к дип переключателю, добавил гнездо питания на плату 2.0х9,добавил UART и маму USB-B. Посмотрите пожалуйста, нигде КЗ не зафигачил, может где 5в на GND завел или еще что... Кстати, кто как под ноги гнезда и USB-B делает, фрезерует (0,8мм микрофрезой например) или сверлит рядом много отверстий 0,8мм?

А где подтяжки на оптроны лимитов?



[ospkant]

Я так и знал.....
Что то Ты с диодом перемудрил....
/выделил не понятную часть/


/здесь не понимаю чего с питанием будет происходить, откуда и куда/
И мне не совсем нравятся эти два участка....
/обвёл, какой то колебательный контур будет или токовая петля/

Диод этот защитный двухнаправленный, он параллельно 5v и gnd подключается, кондер на gnd и 5v 0,1мкф для подавления высокочастотных помех... Что там не так дядя Вова?

Ваши сообщения автоматически объединены: 25.06.2025

А где подтяжки на оптроны лимитов?

И куда теперь это засунуть... Про это я забыл



[Vlad-I-Mir]

Можно и резисторы компактнее поставить....

ВОТ

Ваши сообщения автоматически объединены: 25.06.2025

Что там не так дядя Вова?

Упс....
/хвостик не увидел/



[vvv1234]

И куда теперь это засунуть... Про это я забыл

Подозреваю, что будешь засовывать подтяжку к плюсу. Тогда как стандартные назначения в grblHAL расчитаны на НЗ-концевики. Если же у тебя НР - надо будет инвертировать сигналы на лимитовых пинах МК.



[Vlad-I-Mir]

....И куда теперь это засунуть...

Перерисовывать, растягивать малость (место есть), габариты позволяют....



[Vlad-I-Mir]

Вот налетели вороны и всё забраковали.....
/а уже хотелось делать/

оффтоп

Ваши сообщения автоматически объединены: 25.06.2025

Ты гля, какой щустрый....
/хотел что то черкануть, а сообщение уже пропало/

оффтоп



[vvv1234]

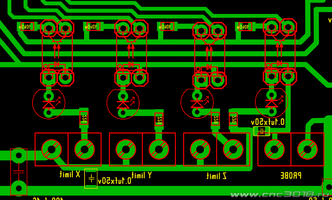

Если подтянешь оптроны к земле - перерисовывать потребуется намного меньше. Например, так.

Выбирай, что лучше: сделать классику к плюсу и много перерисовывать или нестандарт к земле почти без перерисовки.

Ваши сообщения автоматически объединены: 25.06.2025

Вот налетели вороны и всё забраковали.....

оффтоп

А если бы сделалл мою ПП - жизнь бы намного упростилоась. И перемычек там нет, из любви к топологическому искусству так разводил.

оффтоп



[vvv1234]

Спасибо большое, фронт работы есть спать надо ложится, завтра на работу.

оффтоп

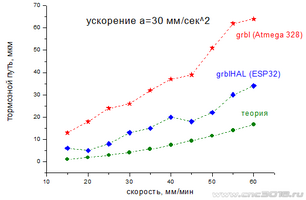

Что-то столько переделок накопилось, что проще и надежнее перерисовать ПП с нуля. Или сделать ПП на ЕСП32, вон насколько правильнее, по сравнению с Атмегой, она работает с пробником.

В архиве ПП, прошивка, список компонентов и инструкция.



[demyuri]

В "иструкции" кракозябры показывает, хоть открывал в блокноте выбирая ANSI, UTF-8, UTF-16..

дядя Валера старый хакер...дос проверь.

оффтоп



[ospkant]

Вроде уже окончательный результат... У кого время есть - посмотрите пожалуйста. Много чего исправил, убрал несколько перемычек (заменил 1206 сопротивлением где контроллер, а 0805 там вообще убрал). Добавил керамические конденсаторы 0,1мкФ 1206.



[Robinson1957]

дядя Валера старый хакер...дос проверь.

Вот перетащил в .doc :



[FraY]

Вроде уже окончательный результат... У кого время есть - посмотрите пожалуйста. Много чего исправил, убрал несколько перемычек (заменил 1206 сопротивлением где контроллер, а 0805 там вообще убрал). Добавил керамические конденсаторы 0,1мкФ 1206.

Хоть частоты и маленькие, но есть дороги под прямым углом, я бы срезал углы. Плата совместима с blackpill F411 от Weact studio?? И можете выложить в Diptrace?



[ЮрийВ]

Вроде уже окончательный результат... У кого время есть - посмотрите пожалуйста. Много чего исправил, убрал несколько перемычек (заменил 1206 сопротивлением где контроллер, а 0805 там вообще убрал). Добавил керамические конденсаторы 0,1мкФ 1206.

Добавил три перемычки и ПП стала односторонней. Место есть и для разводки в параллель таких перемычек, если как бы нужно увеличить ток через них.



[OlegK]

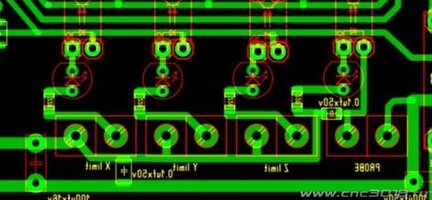

Вот эти резисторы


вот так

Не?
