ПОЛЕЗНО GGEasy (Grber2GCode)(фрезеровка печатных плат на ЧПУ, засветка лазером), изучаем, делимся опытом и достижениями.

[Ghost Inets]

У вас комп с отставанием на 6 лет работает?

0.8.6.4 криво пишет УП по Вороному: нет границ. И на саміх больших контактных площадках нет термоизоляции. У 0.7.9 (младше не нашел) только с термоизоляцией проблема.
На Ютубе в 6-летнем ролике все работает.
Много софта этим грешит: новые версии ощутимо хуже старых.



[Vlad-I-Mir]

...по Вороному, ни какой эстетики...
/в платопостроении/

оффтоп



[Roger]

нет границ

Нет границ чтобы быстрее фрезеровать. Рассчитано на то, что обрезка будет.
Если обрезку делать не надо, никто не мешает пройти гравёром по контуру ("Карман")



[Ghost Inets]

...по Вороному, ни какой эстетики...

Зачем на "собачнике" эстетика? Там скорость и простота важнее.
А вот с термоизоляцией проблема. Ну не видит большие площадки...



[Levvarrr]

Всем привет!
Осваиваю засветку фоторезиста лазером. Изначально пользовался программой LightBurn. НО какая то фигня с шириной дорожек постоянно.
Вдоль прохода лазера они толще чем поперек.
Решил попробовать программу Grber2GCode для генерации УП. Но столкнулся с проблемой. Выбираю "Карман растровый" Тип HLDI. Инструмент лазер (Диаметр 0,09, отступ 0,045, Скорость 100, Подача 100).
При генерации УП у меня с права и слева от печатной платы векторы улетает в бесконечность. Как это справить?



[ЮрийВ]

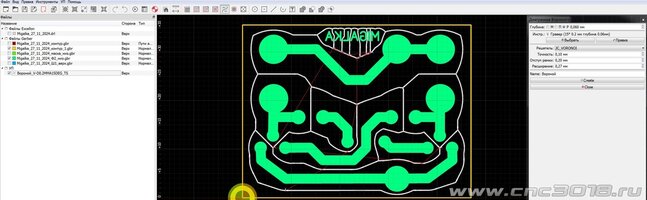

Нет границ чтобы быстрее фрезеровать. Рассчитано на то, что обрезка будет.
Если обрезку делать не надо, никто не мешает пройти гравёром по контуру ("Карман")

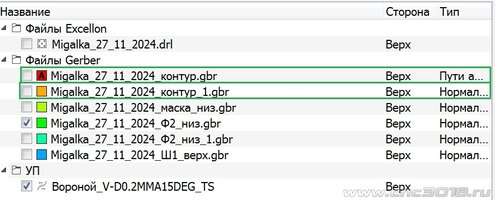

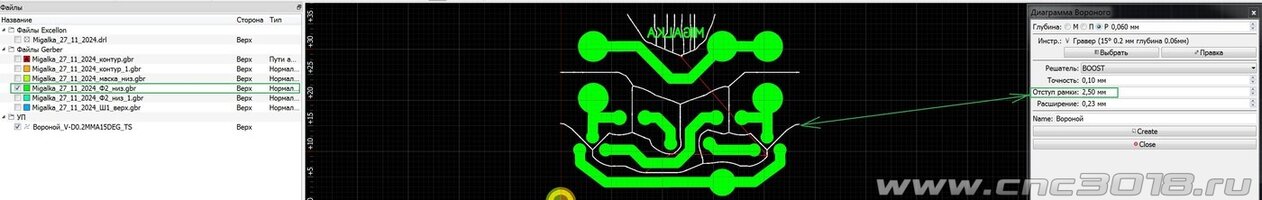

Дополнение. Не работал с Вороным. Оказалось, что ему подавай Контур ПП в Нормальном виде (с Пути апертуры не работает).



[Alexmit]

Вдоль прохода лазера они толще чем поперек.

Это от лазера зависит.

Как это справить?

Не использовать HLDI.

Инструмент лазер (Диаметр 0,09, отступ 0,045, Скорость 100, Подача 100).

Можно спокойно ставить: диаметр 0,1 и отступ 0,05
Подача и скорость зависит от лазера, но даже на маломощных F1000 и выше.



[vvv1234]

Всем привет!
Осваиваю засветку фоторезиста лазером. Изначально пользовался программой LightBurn. НО какая то фигня с шириной дорожек постоянно.
Вдоль прохода лазера они толще чем поперек.
Решил попробовать программу Grber2GCode для генерации УП. Но столкнулся с проблемой. Выбираю "Карман растровый" Тип HLDI. Инструмент лазер (Диаметр 0,09, отступ 0,045, Скорость 100, Подача 100).
При генерации УП у меня с права и слева от печатной платы векторы улетает в бесконечность. Как это справить?

Пообщайтесь с Олегом.



[Roger]

Всем привет!
Осваиваю засветку фоторезиста лазером. Изначально пользовался программой LightBurn. НО какая то фигня с шириной дорожек постоянно.
Вдоль прохода лазера они толще чем поперек.
Решил попробовать программу Grber2GCode для генерации УП. Но столкнулся с проблемой. Выбираю "Карман растровый" Тип HLDI. Инструмент лазер (Диаметр 0,09, отступ 0,045, Скорость 100, Подача 100).
При генерации УП у меня с права и слева от печатной платы векторы улетает в бесконечность. Как это справить?

GGEasy (Grber2GCode)(фрезеровка печатных плат на ЧПУ, засветка лазером), изучаем, делимся опытом и достижениями. | Page 172

ФОРУМ О СТАНКАХ CNC 3018

cnc3018.ru



[ЮрийВ]

При генерации УП у меня с права и слева от печатной платы векторы улетает в бесконечность. Как это справить?

HLDI используется в основном при возможности станка очень быстро перемещать лазер хотя бы в одном из направлений X или Y. Иначе процесс будет длительным.

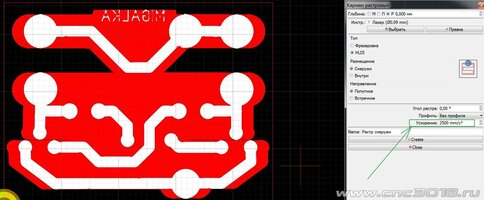

А в вашем конкретном случае нужно выставить в настройках GGEasy (HLDI) ускорение как можно больше по возможностям вашего станка (смотри на скрине ниже) и точно такое же ускорение или немного больше выставить в настройках GRBL...

Ваши сообщения автоматически объединены: Вчера в 21:45

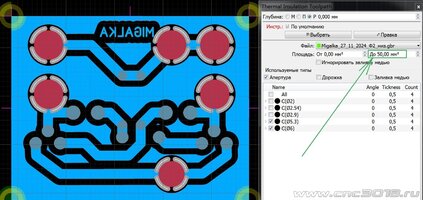

А вот с термоизоляцией проблема. Ну не видит большие площадки...

Увеличьте площадь...
