3D ПРИНТЕР Marlin 2.x.x

[buba911]

Если посмотреть на схему ANET3D , там питание приходит на пины 1 и 2, а на Creality на 9-10.
Я хотел бы быть уверен, что остальные пины тоже соответствуют тому что прописанно в файле pins_CREALITY_V4.h

Snake, есть на форуме кнопка благодарности? Спасибо за помощь.



[SnakeKVC]

Если посмотреть на схему ANET3D , там питание приходит на пины 1 и 2, а на Creality на 9-10.
Я хотел бы быть уверен, что остальные пины тоже соответствуют тому что прописанно в файле pins_CREALITY_V4.h

Ещё раз, номера пинов чем Вам не схема?
Сложно сравнить что у Вас по пинам с микроконтроллера приходит на разъём с тем что у ANET3D?



[buba911]

Да в китайской грамоте легче разобраться, чем в этих обозначенияч пинов.
В ANET
ПИН Обозначение
1 минус
2 плюс 5 В
3 PA4 A4
4 RX1 PD2
5 PA3 A3
6 TX1 PD3
7 PA2 A2
8 SCL PC0
9 PA1 A1
10 SPA PC1

а на Creality



[demyuri]

есть на форуме кнопка благодарности?

удерживаем "здорово", открываются доп эмоции
там и "спасиба" имеется.

оффтоп



[SnakeKVC]

Вот дефайны от Креалити, видно что с анет нет ничего общего. Там даже микроконтроллер другой.
#define LCD_PINS_RS PB12
#define LCD_PINS_ENABLE PB15
#define LCD_PINS_D4 PB13

#define BTN_ENC PB2
#define BTN_EN1 PB10
#define BTN_EN2 PB14


#define LCD_PINS_RS PA4
#define LCD_PINS_ENABLE PA7
#define LCD_PINS_D4 PA5

#define BTN_ENC PC5
#define BTN_EN1 PB10
#define BTN_EN2 PA6

Ваши сообщения автоматически объединены: 02.08.2022

Экран у Вас от чего? Он не родной к этой плате?



[buba911]

Экран у Вас от чего? Он не родной к этой плате?

Экран от ANET платы.
Я понял, надо подогнать кабель от платы creality к дисплею от anet.
С пинами
#define LCD_PINS_RS PB12
#define LCD_PINS_ENABLE PB15
#define LCD_PINS_D4 PB13

#define BTN_ENC PB2
#define BTN_EN1 PB10
#define BTN_EN2 PB14
сейчас понятно

Остаются 2 пина PC6 и PB11, который из них beeper а какой датчик наличия филамента?



[SnakeKVC]

А филамент тут причём?



[buba911]

А филамент тут причём?

Белый разъём внизу справа.

Такой бл..ь дисплей



[SnakeKVC]

Белый разъём внизу спава.

Такой бл..ь дисплей

на него пока можно забить и на бипер тоже



[vvv1234]

на него пока можно забить и на бипер тоже

Забыть про разъемы, подпаяться к прямым выводам, и потом экспериментировать с программными назначениями.



[buba911]

на него пока можно забить и на бипер тоже

У меня появился прогресс, засветился дисплей.

Подключился на пины дисплея так:

Дисплей-----------Creality

RS-----------------LCD_PINS_RS PB12
E-------------------LCD_PINS_ENABLE PB15
R/W----------------LCD_PINS_D4 PB13

Правильно ли?



[SnakeKVC]

У меня появился прогресс, засветился дисплей.

Подключился на пины дисплея так:

Дисплей Creality

RS LCD_PINS_RS PB12
E LCD_PINS_ENABLE PB15
R/ LCD_PINS_D4 PB13

Правильно ли?

Значит питание подано теперь правильно. Осталось с сигнальными разобраться.



[vvv1234]

У меня появился прогресс, засветился дисплей.

Подключился на пины дисплея так:

Дисплей-----------Creality

RS-----------------LCD_PINS_RS PB12
E-------------------LCD_PINS_ENABLE PB15
R/W----------------LCD_PINS_D4 PB13

Правильно ли?

Потенциометр для регулировки яркости поставили?



[buba911]

Потенциометр для регулировки яркости поставили?

Нет, он не нужен, у меня плата 12864 подключенна не напрямую , а через контроллер. На предыдущих фото его видно.

Вобщем всем большой рахмет за помощь и низкий поклон Змею, за то что он со мной так долго нянчился.

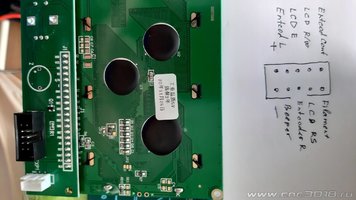

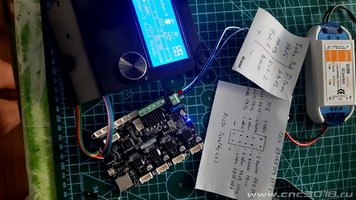

Всё заработало, На Фото Пины на Дисплей и на Creality



[buba911]

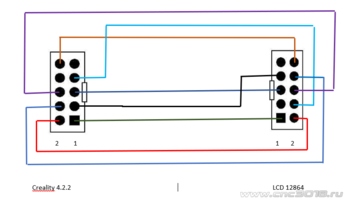

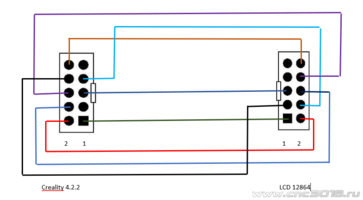

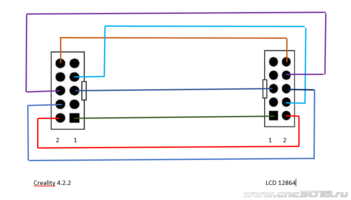

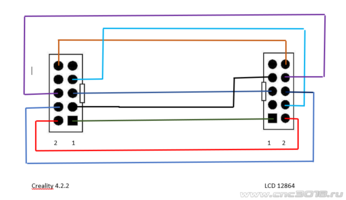

PS. Вот ещё сделал разводку кабеля от платы Creality до дисплея

Пины для Биппера и филамента не исполызуются
