ПОМОГИТЕ ВОПРОС подключение лазера

[Анатолий Федоров]

Кто нибудь может объяснить можно подключить диодный лазер 80 вт 12 вольт к станку cnc3018 с блоком питания 24в 5а. Подключение лазера 12в. Достаточно ли мощности блока питания. По логике 24
в умножаем на 5а получается 120вт > 80вт получается достаточно, но 80вт делим на 12в получается 6,7а > 5а что недостаточно. Помогите разобраться.



[vadimv]

Программно.

Только разбираюсь со станком.Пришёл лазер на 40вт. На проводе 3 пина с одной стороны красный и жёлтый поменяны местами, я переставил в соответствии с маркировкой на лазере и управляющей платой. Подключил, на лазере луч не включается при запуске программы. Подключил питание с доп. блока питания, сразу включился луч, после подключения к управляющей плате луч не включается. Ни как не могу понять куда дальше копать, лазер бракованный или я что то не так делаю.



[demyuri]

Ни как не могу понять куда дальше копать, лазер бракованный или я что то не так делаю.

Настройки $$ проверьте

https://cnc3018.ru/ewr-carta/ss/

Модуль лазера покажите. И подключение проверьте, черный провод "общий" обычно. На картинке все по цветам разрисовано, а вы чего наподключали?

подключение лазера | ФОРУМ О СТАНКАХ CNC 3018

ФОРУМ О СТАНКАХ CNC 3018

cnc3018.ru



[SnakeKVC]

Только разбираюсь со станком.Пришёл лазер на 40вт. На проводе 3 пина с одной стороны красный и жёлтый поменяны местами, я переставил в соответствии с маркировкой на лазере и управляющей платой. Подключил, на лазере луч не включается при запуске программы. Подключил питание с доп. блока питания, сразу включился луч, после подключения к управляющей плате луч не включается. Ни как не могу понять куда дальше копать, лазер бракованный или я что то не так делаю.

Надо чтобы провода были подключены в одноимённые контакты.



[vadimv]

Настройки $$ проверьте

https://cnc3018.ru/ewr-carta/ss/

Модуль лазера покажите. И подключение проверьте, черный провод "общий" обычно. На картинке все по цветам разрисовано, а вы чего наподключали?

подключение лазера | ФОРУМ О СТАНКАХ CNC 3018

ФОРУМ О СТАНКАХ CNC 3018

cnc3018.ru

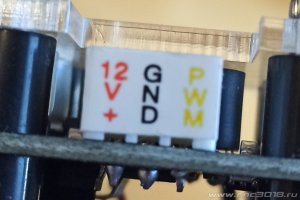

Спасибо за вашу внимательность! Смотрел на лазере на цвет надписей, а к плате цеплял по цвету проводов. Такой фокус только китайцы могли придумать, перепутаны были все пины. Жёлтый с красным заметил, а на чёрном не прочитал. Переставил всё заработало, ещё раз большое спасибо.



[Lupus5]

Скажите пожалуйста, при такой схеме мощность лазера как регулируется, программно или нужно ещё что то добавлять?

Программно по линии signal



[Nikalex]

Всем привет кто подскажет что не так ,подключил лазер 2пин по схеме,лазер загорелся ну не жгет.поставил гравировку все так же горит но не жгет ,думаю проверить напрямую +12 gnd подключил и он стал жечь,почеиу не работает через управление лазера кто знает?

думаю что ы уже ответили на свой вопрос. должен быть 3пин
